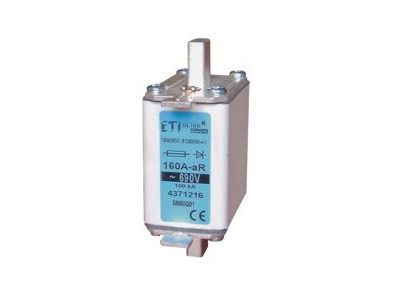

Wkładka bezpiecznikowa (topikowa) NH00 160A aR 690V ultraszybka | 004371216 Eti

Alternatywny kod produktu: M00UQ01/160A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 160 A i napięciu 690 V AC charakteryzuje się ultraszybkim działaniem (charakterystyka aR). Przeznaczona do ochrony półprzewodników w układach energoelektronicznych – szybkie odłączenie prądu minimalizuje ryzyko uszkodzenia kosztownych elementów. Symbol katalogowy 004371216.

• Prąd znamionowy 160 A: gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania zestyków we wkładce.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, zapewniając pełną izolację i bezpieczeństwo.
• Charakterystyka aR (ultraszybka): błyskawiczne odłączanie prądu w przypadku zwarć w obwodach z półprzewodnikami – chroni diody, tyrystory i tranzystory przed przeciążeniami i zwarciami.
• Rozmiar NH00: kompaktowa obudowa ułatwia montaż w standardowych podstawach bezpiecznikowych NH00, oszczędzając miejsce w rozdzielnicy.
• Zgodność z wymogami bezpieczeństwa: wkładka wykonana zgodnie z obowiązującymi normami europejskimi, z certyfikatem CE – gwarancja niezawodności w instalacjach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH00 160A aR jest zgodna z wymaganiami europejskich norm dotyczących bezpieczników topikowych oraz posiada certyfikat CE. Produkt został zaprojektowany i przetestowany zgodnie z obowiązującymi standardami branżowymi, co potwierdza jego bezpieczeństwo i niezawodność w typowych warunkach eksploatacji.

Zastosowanie

Ultraszybka wkładka topikowa NH00 aR dedykowana jest do ochrony wrażliwych półprzewodników w układach przekształtników, prostowników, falowników oraz innych urządzeń energoelektronicznych.

• Ochrona diod mocy, tyrystorów i tranzystorów IGBT w przemiennikach częstotliwości.
• Zabezpieczenie wejść przetwornic DC/AC oraz zasilaczy impulsowych w maszynach i urządzeniach produkcyjnych.
• Stosowana w rozdzielnicach głównych i pomocniczych w obwodach o wysokich wymaganiach dotyczących szybkości wyłączania prądu zwarciowego.
• Zalecana do układów z bateriami kondensatorów i filtrów harmonicznych, gdzie występują duże prądy ładowania.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Prace należy prowadzić przy bezwzględnie odłączonym napięciu. Wkładkę wkłada się do podstawy bezpiecznikowej typu NH00 zamontowanej na szynie TH35 (DIN). Dokręcanie śrub podstawy oraz przykręcanie przewodów należy przeprowadzać zgodnie z dokumentacją producenta – zalecany moment dokręcania oraz przekrój przewodów powinny być dobrane do prądu znamionowego 160 A. Przed rozpoczęciem użytkowania sprawdzić prawidłowe osadzenie wkładki i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka ma podświetlenie lub wskaźnik zadziałania? Wkładka NH00 160A aR nie posiada wbudowanego podświetlenia ani wskaźnika. Do weryfikacji stanu zadziałania zaleca się użycie miernika napięcia lub wizualną kontrolę wkładki po odłączeniu napięcia.
• Jaki stopień ochrony (IP) ma wkładka? Wkładka bezpiecznikowa jako element wymienny nie ma samodzielnego stopnia ochrony. Ochronę obudowy (np. IP20) zapewnia podstawa bezpiecznikowa i rozdzielnica, w której jest zainstalowana.
• Czy wkładkę można stosować zamiast zwykłej wkładki gG? Nie – charakterystyka aR jest ultraszybka i przeznaczona wyłącznie do ochrony półprzewodników. Stosowanie jej w obwodach ogólnego przeznaczenia (zamiast gG) może prowadzić do zbędnych wyłączeń, dlatego należy stosować wkładkę zgodnie z przeznaczeniem.
