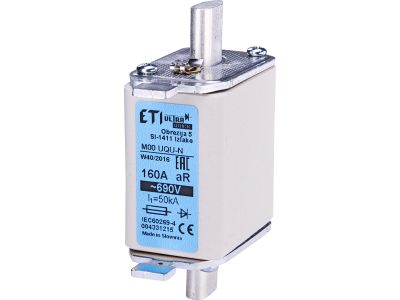

Wkładka bezpiecznikowa (topikowa) NH00 160A aR 690V ultraszybka | 004331215 Eti

Alternatywny kod produktu: M00UQU-N/160A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 160A aR 690V ultraszybka (symbol 004331215) to specjalistyczny element zabezpieczający przeznaczony do ochrony półprzewodników i układów energoelektronicznych. Dzięki charakterystyce aR zapewnia bardzo krótki czas wyłączania przy zwarciu, minimalizując ryzyko uszkodzenia kosztownych komponentów. Rozmiar NH00 pozwala na montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 160 A: Umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, typowych dla przemysłowych układów sterowania i zasilania.
• Napięcie znamionowe 690 V: Gwarantuje niezawodną pracę w instalacjach o podwyższonym napięciu, zarówno w sieciach trójfazowych, jak i w aplikacjach specjalistycznych.
• Charakterystyka aR (ultraszybka): Zaprojektowana do ochrony półprzewodników – wyłączenie następuje w ułamkach milisekundy, co chroni diody, tyrystory, tranzystory IGBT przed przepięciami termicznymi.
• Wielkość NH00: Kompatybilna z popularnymi podstawami bezpiecznikowymi NH00, co ułatwia wymianę i integrację z istniejącymi rozdzielnicami.
• Wysoka zdolność wyłączania: Skutecznie przerywa prądy zwarciowe, zapewniając bezpieczeństwo personelu i ciągłość pracy instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Został zaprojektowany zgodnie ze standardami DIN dla wkładek bezpiecznikowych typu NH.

Zastosowanie

Wkładka 004331215 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ultraszybka ochrona wrażliwych elementów półprzewodnikowych. Idealnie sprawdza się w:

• Ochrona diod, tyrystorów i tranzystorów mocy w falownikach, prostownikach oraz zasilaczach impulsowych.
• Zabezpieczenie obwodów sterowników PLC i układów automatyki przemysłowej przed skutkami zwarć.
• Stosowana w rozdzielnicach głównych i podrozdzielnicach w przemyśle, energetyce i infrastrukturze.
• Układy energoelektroniczne wymagające szybkiego wyłączenia, np. w napędach, spawarkach czy UPS-ach.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Wkładkę należy włożyć do odpowiedniej podstawy bezpiecznikowej NH00 (np. przystosowanej do prądu 160 A i napięcia 690 V) i upewnić się, że styki są czyste i dobrze dociśnięte. Nie dokręcać nadmiernie – postępować zgodnie z dokumentacją producenta podstawy. Dobór przekroju przewodów musi być zgodny z obciążalnością prądową i warunkami instalacji.

FAQ

• Jaka jest różnica między wkładką aR a gG? Wkładka aR (ultraszybka) przeznaczona jest do ochrony półprzewodników – charakteryzuje się bardzo krótkim czasem wyłączania. Wkładki gG służą do ochrony przewodów i urządzeń ogólnego zastosowania.
• Czy wkładka 004331215 pasuje do każdej podstawy NH00? Tak, wymiary są zgodne ze standardem NH00. Należy jednak upewnić się, że podstawa wytrzymuje prąd 160 A i napięcie 690 V.
• Jakie oznaczenia znajdują się na korpusie wkładki? Na obudowie nadrukowany jest symbol (004331215), typ NH00, prąd znamionowy 160 A, napięcie 690 V oraz charakterystyka aR.
