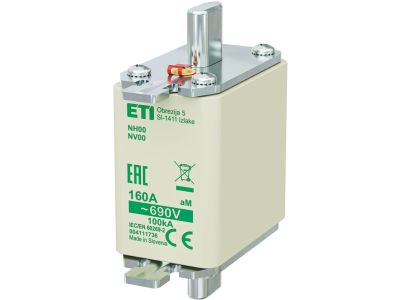

Wkładka bezpiecznikowa (topikowa) NH00 160A aM 690V silnikowa | 004111736 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 160A aM 690V marki ETI to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o specyficznych wymaganiach obwodów silnikowych. Prąd znamionowy wynoszący 160 A oraz charakterystyka aM (niepełnozakresowa, do zabezpieczania silników) sprawiają, że produkt ten jest idealnym rozwiązaniem w miejscach, gdzie występują wysokie prądy rozruchowe. Dzięki napięciu znamionowemu 690V AC, wkładka znajduje zastosowanie w najbardziej wymagających instalacjach przemysłowych. Wykonanie w rozmiarze NH00 (standard przemysłowy) gwarantuje pełną kompatybilność z powszechnie stosowanymi podstawami bezpiecznikowymi oraz rozłącznikami bezpiecznikowymi. Solidna konstrukcja korpusu wykonanego ze steatytu zapewnia doskonałą odporność termiczną i mechaniczną, co przekłada się na długowieczność i niezawodność w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne dla niskonapięciowych bezpieczników topikowych do zastosowań przemysłowych. Posiada również certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa. Zastosowanie materiałów przyjaznych środowisku jest zgodne z dyrektywą RoHS, co minimalizuje wpływ produktu na otoczenie naturalne.

Zastosowanie

Wkładka o charakterystyce aM jest dedykowana przede wszystkim do ochrony aparatury łączeniowej, takiej jak styczniki i przekaźniki termiczne, w obwodach zasilających silniki elektryczne. Ze względu na swoją charakterystykę, wkładka ta nie chroni przed przeciążeniami (tę rolę przejmuje wyłącznik silnikowy lub przekaźnik termiczny), lecz zapewnia skuteczną ochronę przed skutkami zwarć. Jest to kluczowe w systemach automatyki przemysłowej, przepompowniach, liniach produkcyjnych oraz wszędzie tam, gdzie napędy elektryczne dużej mocy wymagają stabilnego zasilania przy jednoczesnym zachowaniu najwyższego poziomu bezpieczeństwa zwarciowego.

Wskazówki Montażowe

Montaż wkładki NH00 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy upewnić się, że obwód jest odłączony od napięcia. Wkładkę należy umieszczać w dedykowanych podstawach bezpiecznikowych lub rozłącznikach typu NH00 przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), co zapewnia bezpieczeństwo montera. Należy zwrócić szczególną uwagę na stan styków w podstawie – muszą być one czyste i zapewniać odpowiedni docisk, aby uniknąć nadmiernego nagrzewania się połączenia. Po zadziałaniu wkładki (przepaleniu topika), należy zdiagnozować przyczynę zwarcia przed zamontowaniem nowego elementu o identycznych parametrach znamionowych.

FAQ

• Czy wkładka aM chroni przed przeciążeniem? Nie, wkładki o charakterystyce aM są przeznaczone wyłącznie do ochrony przed zwarciami w obwodach silnikowych. Ochronę przeciążeniową powinien zapewniać dodatkowy aparat, np. przekaźnik termobimetalowy.
• Czy mogę zastosować tę wkładkę w instalacji 400V? Tak, napięcie znamionowe 690V jest napięciem maksymalnym. Wkładka może bezpiecznie pracować w instalacjach o niższym napięciu znamionowym, np. 400V lub 500V.
• Co oznacza rozmiar NH00? Jest to standardowy rozmiar gabarytowy wkładki topikowej nożowej, który określa rozstaw i wymiary styków, pasujący do standardowych gniazd bezpiecznikowych wielkości 00.
