Wkładka bezpiecznikowa (topikowa) NH00 125A gG 690V zwłoczna | 004182315 Eti

Alternatywny kod produktu: NH00 gG 125A/690V

Opis i Kluczowe Cechy

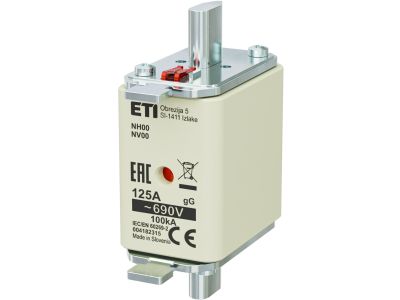

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 125 A w charakterystyce gG (zwłocznej) i napięciu 690 V AC. Symbol katalogowy 004182315. Przeznaczona do ochrony obwodów przed przeciążeniem i zwarciem w rozdzielnicach oraz szafach sterowniczych. Dzięki charakterystyce zwłocznej gG umożliwia przepływ prądów rozruchowych bez niepotrzebnego wyłączania, jednocześnie zapewniając selektywność w sieciach przemysłowych.

• Prąd znamionowy 125 A: Zabezpiecza obwody o znacznym obciążeniu – idealny do silników, transformatorów i linii zasilających.
• Napięcie znamionowe 690 V AC: Gwarantuje bezpieczną pracę w sieciach niskiego napięcia do 690 V, także w instalacjach trójfazowych z układem IT.
• Charakterystyka gG (zwłoczna): Wytrzymuje krótkotrwałe przeciążenia i prądy rozruchowe, redukując ryzyko błędnych wyłączeń.
• Wielkość NH00: Kompaktowa obudowa (standardowy rozstaw styków) pasująca do podstaw bezpiecznikowych NH00 – łatwa wymiana i montaż w rozdzielnicach.
• Topikowa konstrukcja: Niezawodne przerywanie prądów zwarciowych przy minimalnym wydzielaniu gazów – zwiększa bezpieczeństwo personelu.

Zgodność z Normami

Wkładka bezpiecznikowa NH00 125A gG jest produkowana zgodnie z wymaganiami europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności. Stosowanie w instalacjach zgodnych z normą IEC 60364 gwarantuje prawidłową ochronę przeciwporażeniową i przeciwpożarową.

Zastosowanie

Wkładka bezpiecznikowa NH00 125A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w sieciach przemysłowych i komercyjnych. Sprawdza się w obwodach o dużych prądach rozruchowych oraz w układach wymagających selektywności.

• Ochrona kabli i przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie silników elektrycznych, transformatorów i odbiorników o charakterze indukcyjnym.
• Stosowanie w szafach sterowniczych maszyn i urządzeń produkcyjnych – ochrona torów zasilania sterowników PLC i napędów.
• Instalacje w budynkach użyteczności publicznej i przemysłowych – ochrona przeciwzwarciowa obwodów oświetleniowych i gniazd siłowych.

Wskazówki Montażowe

Montaż i wymianę wkładek bezpiecznikowych może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie znajduje się pod obciążeniem. Wkładkę należy osadzać w odpowiedniej podstawie bezpiecznikowej NH00, z zachowaniem prawidłowego docisku styków. Nie stosuj uszkodzonych lub zniekształconych wkładek. Przekrój przewodów i dobór zabezpieczeń poprzednich stopni musi być zgodny z obliczeniami zwarciowymi oraz dokumentacją techniczną instalacji.

FAQ

• Co oznacza charakterystyka gG? gG to symbol bezpiecznika zwłocznego ogólnego przeznaczenia – chroni przed przeciążeniem i zwarciem, a jego opóźnione działanie pozwala na przepływ prądów rozruchowych (np. przy rozruchu silnika).
• Czy wkładkę NH00 125A można stosować w sieci 400 V? Tak, napięcie znamionowe 690 V AC jest wyższe od typowej sieci 400 V, zapewnia więc bezpieczny margines. Sprawdź jednak, czy napięcie obwodu nie przekracza 690 V.
• Jakie są wymiary tej wkładki? Wkładka odpowiada standardowi NH00 (wysokość ok. 57 mm, szerokość ok. 25 mm, głębokość ok. 60 mm – dane orientacyjne). Dokładne wymiary i rysunek znajdziesz w karcie katalogowej producenta.
