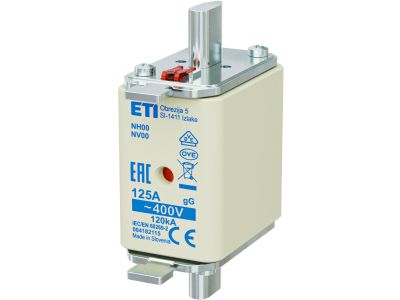

Wkładka bezpiecznikowa (topikowa) NH00 125A gG 400V zwłoczna | 004182115 Eti

Alternatywny kod produktu: NH00 gG 125A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 (symbol 004182115) o prądzie znamionowym 125A i napięciu 400V to element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Charakteryzuje się zwłocznym działaniem, co pozwala na krótkotrwałe przeciążenia bez niepotrzebnego wyłączania zasilania. Przeznaczona do stosowania w instalacjach trójfazowych niskiego napięcia.

• Prąd znamionowy 125A: Zapewnia ochronę obwodów o dużym obciążeniu, np. silników, grzejników przemysłowych lub dużych rozdzielnic.
• Napięcie 400V: Kompatybilna z instalacjami trójfazowymi, standardowo stosowana w szafach rozdzielczych.
• Charakterystyka zwłoczna gG: Chroni przed zwarciami i przeciążeniami, umożliwiając krótkotrwałe wzrosty prądu bez wyłączania zasilania.
• Typ NH00: Standardowy rozmiar wkładki topikowej, szeroko stosowany w aparaturze modułowej i szafach sterowniczych.
• Zgodność z normami: Spełnia wymagania dotyczące bezpieczeństwa i ochrony przeciwpożarowej w instalacjach elektrycznych.

Zgodność z Normami

Wkładka bezpiecznikowa NH00 125A gG 400V spełnia europejskie normy bezpieczeństwa dla aparatury łączeniowej i zabezpieczającej. Została zaprojektowana zgodnie z dyrektywami UE i posiada oznaczenie CE, potwierdzające jej zgodność z obowiązującymi standardami.

Zastosowanie

Wkładka bezpiecznikowa NH00 znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed przeciążeniami i zwarciami.

• Zabezpieczenie obwodów zasilających silniki o dużym rozruchu (np. wentylatory, pompy).
• Ochrona rozdzielnic niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Stosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Zabezpieczenie linii zasilających duże odbiorniki o charakterze rezystancyjnym (np. piece grzewcze).

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w gnieździe bezpiecznikowym NH00, upewniając się, że styki są czyste i nieuszkodzone. Nie należy stosować siły podczas montażu – wkładka powinna wsunąć się płynnie. Po założeniu sprawdzić stabilność połączenia i brak luzów. W przypadku wymiany uszkodzonej wkładki należy używać wyłącznie identycznych parametrów technicznych.

FAQ

• Czy wkładka NH00 125A gG jest kompatybilna z gniazdem 32A? Nie – wkładka NH00 ma standardowy rozmiar NH00 i wymaga gniazda o odpowiednich wymiarach. Kompatybilność zależy od konstrukcji gniazda, nie od prądu znamionowego.
• Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG (pełnozakresowa) chroni zarówno przed zwarciami, jak i przeciążeniami. Charakterystyka aM (silnikowa) jest przeznaczona głównie do zabezpieczania silników i toleruje wyższe prądy rozruchowe.
• Czy wkładka NH00 125A gG nadaje się do ochrony obwodów oświetleniowych? Tak, jednak dla obwodów oświetleniowych częściej stosuje się wkładki o mniejszych prądach znamionowych (np. 10A, 16A). Charakterystyka gG zapewnia skuteczną ochronę również w takich aplikacjach.
