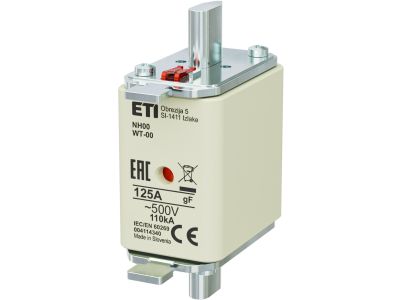

Wkładka bezpiecznikowa (topikowa) NH00 125A gF 500V szybka | 004114340 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 125A gF 500V to profesjonalny element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt o numerze katalogowym 004114340 charakteryzuje się rozmiarem NH00, co czyni go kompaktowym rozwiązaniem do montażu w standardowych podstawach bezpiecznikowych oraz rozłącznikach bezpiecznikowych. Prąd znamionowy wynoszący 125A pozwala na obsługę obwodów o znacznym obciążeniu, zapewniając jednocześnie precyzyjną reakcję na stany awaryjne.

• Charakterystyka gF: Jest to wkładka o działaniu szybkim, przeznaczona głównie do ochrony linii kablowych i przewodów przed skutkami zwarć w instalacjach niskiego napięcia.
• Napięcie znamionowe 500V: Gwarantuje bezpieczną pracę w standardowych sieciach przemysłowych AC.
• Wysoka zdolność zwarciowa: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed termicznymi i dynamicznymi skutkami awarii.
• Niskie straty mocy: Zoptymalizowana konstrukcja ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej w rozdzielnicy.

Zgodność z Normami

Wkładka topikowa ETI NH00 125A gF została wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa. Spełnia wymagania normy IEC 60269, co jest gwarancją powtarzalności parametrów elektrotechnicznych oraz pełnej zamienności z innymi wkładkami systemu NH (WT) o tych samych parametrach. Posiada certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku europejskim i zgodność z dyrektywami niskonapięciowymi.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki szybkiej charakterystyce gF, wkładka jest idealnym wyborem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony kabli o mniejszych przekrojach, gdzie wymagany jest krótki czas wyłączenia przy wystąpieniu zwarcia.
• Zastosowań w złączach kablowych i szafach sterowniczych, gdzie priorytetem jest selektywność zabezpieczeń.
• Instalacji w przemyśle, gdzie występują odbiorniki o niskim prądzie rozruchowym, wymagające szybkiej reakcji bezpiecznika.

Wskazówki Montażowe

Montaż wkładki NH00 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieszczać w dopasowanej podstawie bezpiecznikowej lub rozłączniku przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), co minimalizuje ryzyko porażenia prądem. Przed montażem należy upewnić się, że styki podstawy są czyste i zapewniają odpowiedni docisk mechaniczny. Należy również zweryfikować, czy prąd znamionowy 125A oraz napięcie 500V są zgodne z projektem instalacji elektrycznej.

FAQ

• Co oznacza skrót gF w oznaczeniu wkładki? Oznaczenie gF definiuje wkładkę pełnozakresową o charakterystyce szybkiej, stosowaną głównie do ochrony kabli i przewodów.
• Czy wkładkę NH00 można zamontować w podstawie NH0? Tak, wkładki w rozmiarze 00 pasują do większości podstaw o rozmiarze 0, jednak zawsze zaleca się stosowanie dedykowanych podstaw NH00 dla zapewnienia optymalnego styku.
• Czy wkładka posiada wskaźnik zadziałania? Tak, większość wkładek ETI NH wyposażona jest w wizualny wskaźnik (tzw. wybijać), który informuje o przepaleniu się elementu topikowego.
