Wkładka bezpiecznikowa (topikowa) NH00 125A aR 690V ultraszybka | 004371215 Eti

Alternatywny kod produktu: M00UQ01/125A/690V

Opis i Kluczowe Cechy

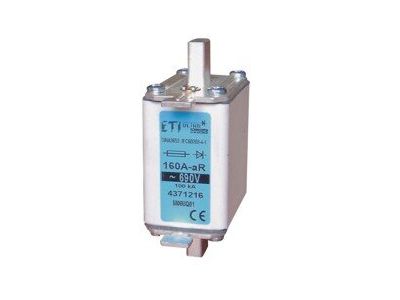

Wkładka bezpiecznikowa (topikowa) NH00 w rozmiarze 00, typu aR (ultraszybka) o prądzie znamionowym 125 A i napięciu znamionowym 690 V AC. Oznaczenie serii UQ01, numer katalogowy 004371215. Przeznaczona do selektywnej ochrony obwodów z elementami półprzewodnikowymi, zapewnia bardzo szybkie wyłączanie w przypadku zwarć, minimalizując ryzyko uszkodzenia kosztownych podzespołów.

• Typ aR (ultraszybki): Błyskawiczne przerywanie prądów zwarciowych poniżej 10 ms – skuteczna ochrona diod, tyrystorów, triaków i modułów IGBT przed przepięciami i przegrzaniem.
• Prąd znamionowy 125 A: Dopasowany do obwodów o dużym poborze w aplikacjach energoelektronicznych, takich jak przekształtniki czy sterowniki napędów.
• Napięcie znamionowe 690 V AC: Gwarantuje bezpieczną pracę w instalacjach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami sieci 400/690 V.
• Rozmiar NH00: Kompaktowa obudowa pasująca do standardowych podstaw bezpiecznikowych NH00, ułatwia wymianę i redukuje zajmowaną przestrzeń w szafie sterowniczej.
• Oznaczenie UQ01: Specjalistyczna seria dedykowana do ochrony półprzewodników – zapewnia powtarzalną charakterystykę czasowo-prądową i niskie napięcie łuku.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zgodność z standardem DIN dla wkładek bezpiecznikowych w rozmiarze NH00 gwarantuje zamienność i bezpieczeństwo w typowych podstawach bezpiecznikowych.

Zastosowanie

Wkładka topikowa NH00 aR 125A znajduje zastosowanie wszędzie tam, gdzie wymagana jest ultraszybka ochrona przed skutkami zwarć w obwodach energoelektronicznych i automatyce przemysłowej.

• Ochrona wejść prostowników i falowników – zabezpiecza moduły IGBT i diody mocy przed przepięciami zwarciowymi.
• Zabezpieczenie obwodów zasilania sterowników PLC i zasilaczy impulsowych w szafach rozdzielczych.
• Ochrona obwodów pomocniczych w systemach automatyki budynkowej (np. zasilanie siłowników, czujników).
• Aplikacje w przemyśle ciężkim – zabezpieczenie baterii kondensatorów, zasilaczy UPS oraz układów przekształtników częstotliwości.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP – z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezprądowy. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH00 (np. z zaciskami śrubowymi) zamontowanej na szynie TH35. Przekrój przewodów przyłączeniowych dobierz zgodnie z prądem znamionowym 125 A i odpowiednią normą instalacyjną. Moment dokręcania zacisków stosuj według dokumentacji podstawy – typowo 2–3 Nm. Nie łącz wkładki w szereg ani równolegle – stosuj indywidualnie w każdym torze prądowym.

FAQ

• Czy wkładka NH00 aR 125A może być używana w typowych obwodach silnikowych? Nie zaleca się – typ aR jest przeznaczony do ochrony półprzewodników, gdzie wymagane jest bardzo szybkie wyłączenie. W obwodach silnikowych stosuje się bezpieczniki gG lub gL o bardziej opóźnionej charakterystyce.
• Jaki jest stopień ochrony wkładki bez podstawy? Sama wkładka topikowa nie ma przyporządkowanego stopnia IP – ochronę zapewnia podstawa bezpiecznikowa (np. IP20). Montaż i użytkowanie powinny odbywać się w suchym, zamkniętym wnętrzu szafy sterowniczej.
• Czy oznaczenie aR oznacza, że bezpiecznik nadaje się tylko do prądu stałego? Typ aR (ultraszybki) jest uniwersalny – charakteryzuje się bardzo małą całką Joule’a (I²t) i może być stosowany zarówno w obwodach AC, jak i DC, jednak należy zawsze sprawdzić napięcie znamionowe DC podane w karcie katalogowej producenta (w tym przypadku 690 V AC, brak deklaracji DC).
