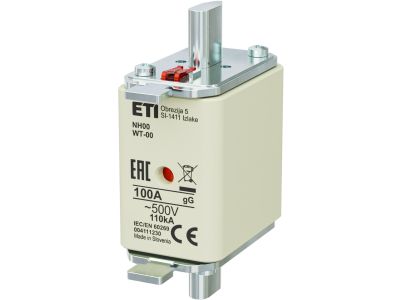

Wkładka bezpiecznikowa (topikowa) NH00 100A gG 500V G zwłoczna / Pokrywy stalowe | 004111230 Eti

Alternatywny kod produktu: NH00/WT-00 gG 100A/500V G

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o symbolu 004111230 to element zabezpieczający o charakterystyce gG (zwłocznej) na prąd znamionowy 100 A i napięcie 500 V. Wyposażona w pokrywy stalowe, zapewnia niezawodną ochronę przeciwzwarciową i przeciążeniową w instalacjach przemysłowych. Dzięki standardowej wielkości NH00 łatwo pasuje do popularnych podstaw NH.

• Prąd znamionowy 100 A: umożliwia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i awarii.
• Napięcie znamionowe 500 V: odpowiednia do pracy w instalacjach przemysłowych i rozdzielczych o podwyższonym napięciu roboczym.
• Charakterystyka gG (zwłoczna): zapewnia selektywność i odporność na krótkotrwałe przepięcia łączeniowe, chroniąc odbiorniki i przewody przed skutkami zwarć oraz przeciążeń.
• Wielkość NH00: gwarantuje kompatybilność z większością standardowych podstaw bezpiecznikowych NH, co ułatwia wymianę i serwis.
• Pokrywy stalowe: zwiększają wytrzymałość mechaniczną wkładki oraz chronią elementy wewnętrzne przed uszkodzeniami podczas montażu i eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jest przeznaczona do stosowania w instalacjach niskiego napięcia, spełniając standardy bezpieczeństwa stawiane urządzeniom ochronnym branży elektrycznej.

Zastosowanie

Wkładka NH00 gG 100 A/500 V znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa w obwodach o charakterze rezystancyjnym oraz indukcyjnym.

• Ochrona silników elektrycznych i innych urządzeń o wysokim prądzie rozruchowym – charakterystyka zwłoczna zapobiega zbędnym wyłączeniom.
• Zabezpieczenie linii kablowych i rozdzielnic głównych w instalacjach przemysłowych, handlowych i budynkach użyteczności publicznej.
• Stosowanie w układach sterowania i zasilania aparatury modułowej (styczników, przełączników) wymagających selektywności na wyższych poziomach.
• Wymiana istniejących wkładek w istniejących podstawach NH w ramach modernizacji lub serwisu instalacji.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH00 (na szynie TH35 lub w obudowie) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego zabezpieczenia. Przed przystąpieniem do prac należy sprawdzić stan techniczny podstawy i styków. Nie wolno stosować wkładek o parametrach odbiegających od wymaganych dla danego obwodu.

FAQ

• Jak dobrać wkładkę bezpiecznikową do silnika elektrycznego? Charakterystyka gG jest odpowiednia do silników, ponieważ wytrzymuje krótkotrwałe prądy rozruchowe. Zaleca się dobór prądu znamionowego wkładki na poziomie ok. 1,5–2,5-krotności prądu znamionowego silnika, w zależności od warunków rozruchu – zawsze zgodnie z dokumentacją producenta i wymaganiami instalacji.
• Czy pokrywy stalowe są odporne na korozję? Pokrywy stalowe stosowane w tej wkładce zapewniają dobrą odporność mechaniczną, jednak dla maksymalnej trwałości w środowiskach o dużej wilgotności zaleca się ich zastosowanie w odpowiednio wentylowanych i suchych obudowach. W razie potrzeby można zastosować dodatkowe zabezpieczenia antykorozyjne (np. powłoki malarskie).
• Czy wkładkę można wymieniać pod napięciem? Nie. Wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie po odłączeniu napięcia i upewnieniu się, że obwód nie jest obciążony. Prace prowadzone pod napięciem stwarzają bezpośrednie zagrożenie porażeniem i zwarciem łukowym.
