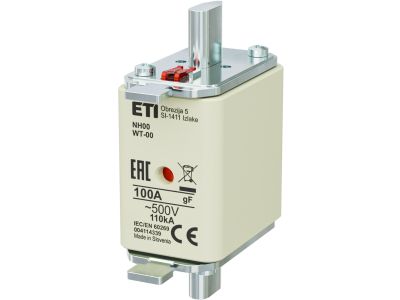

Wkładka bezpiecznikowa (topikowa) NH00 100A gF 500V szybka | 004114339 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 100A gF 500V marki ETI to zaawansowany element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się rozmiarem NH00, co czyni go kompaktowym rozwiązaniem przy zachowaniu wysokiej zdolności wyłączania. Prąd znamionowy wynoszący 100A pozwala na skuteczne zabezpieczanie obwodów o znacznym obciążeniu, natomiast napięcie znamionowe 500V AC gwarantuje bezpieczną pracę w standardowych sieciach przemysłowych.

• Charakterystyka gF: Jest to wkładka o działaniu szybkim, dedykowana do ochrony linii kablowych oraz urządzeń przed skutkami zwarć, gdzie wymagany jest krótki czas reakcji.
• Wysoka jakość wykonania: Korpus wykonany z pełnowartościowej ceramiki steatytowej zapewnia doskonałą odporność termiczną i mechaniczną podczas zadziałania łuku elektrycznego.
• Zestyki nożowe: Wykonane z miedzi i pokryte warstwą srebra, co minimalizuje rezystancję przejścia i ogranicza straty mocy (nagrzewanie się wkładki).
• Wskaźnik zadziałania: Wyraźny indykator pozwala na szybką identyfikację uszkodzonego elementu bez konieczności użycia przyrządów pomiarowych.

Zgodność z Normami

Wkładka topikowa ETI o numerze katalogowym 004114339 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi. Spełnia wymagania normy IEC 60269 oraz VDE 0636, co potwierdza jej niezawodność w krytycznych warunkach eksploatacyjnych. Posiada certyfikat CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa niskonapięciowego.

Zastosowanie

Dzięki szybkiej charakterystyce gF, wkładka ta znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie priorytetem jest ochrona kabli i przewodów przed skutkami cieplnymi prądów zwarciowych. Idealnie sprawdza się w:

• Rozdzielnicach głównych i oddziałowych w budownictwie przemysłowym.
• Złączach kablowych i szafach sterowniczych.
• Zabezpieczaniu układów napędowych, w których nie występują duże prądy rozruchowe wymagające zwłoki.
• Instalacjach fotowoltaicznych i innych systemach OZE wymagających precyzyjnego stopniowania zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki NH00 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieszczać w dedykowanych podstawach bezpiecznikowych typu PK00 lub rozłącznikach bezpiecznikowych listwowych/skrzynkowych o odpowiednim rozmiarze. Podczas instalacji należy używać atestowanego uchwytu izolacyjnego (uchwyt do wkładek topikowych), aby zapewnić bezpieczeństwo monterowi. Przed montażem należy upewnić się, że zaciski podstawy są czyste i dokręcone z odpowiednim momentem obrotowym, co zapobiegnie przegrzewaniu się styków.

FAQ

• Czy charakterystyka gF jest zamienna z gG? Nie, charakterystyka gF jest szybsza niż standardowa gG/gL. Należy ją stosować tam, gdzie projektant przewidział szybkie wyłączenie prądów zwarciowych w celu ochrony specyficznych odbiorników lub linii.
• Czy wkładka pasuje do standardowej podstawy NH00? Tak, wymiary są w pełni zgodne ze standardem NH00 (rozmiar 00), co pozwala na montaż w większości typowych aparatów modułowych i rozłączników.
• Jakie jest napięcie znamionowe izolacji? Wkładka jest dedykowana do pracy przy napięciu znamionowym 500V AC, co pokrywa standardowe zapotrzebowanie sieci 230/400V.
