Wkładka bezpiecznikowa (topikowa) NH00 100A gF 500V G szybka / Pokrywy stalowe | 004111148 Eti

Alternatywny kod produktu: NH00/WT-00 gF 100A/500V G

Opis i Kluczowe Cechy

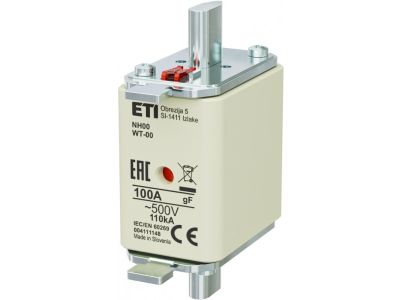

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 100 A i napięciu 500 V AC, wykonana w szybkiej charakterystyce gF. Produkt wyposażony w pokrywy stalowe, które zapewniają dodatkową wytrzymałość mechaniczną i ochronę elementów wewnętrznych. Symbol katalogowy: 004111148. Wielkość NH00 umożliwia montaż w standardowych podstawach bezpiecznikowych tej serii.

• Prąd znamionowy 100 A: Możliwość zabezpieczania obwodów o znacznym obciążeniu, np. głównych linii zasilających lub odbiorów przemysłowych, bez ryzyka przedwczesnego przepalenia wkładki przy obciążeniach roboczych.
• Napięcie znamionowe 500 V AC: Przeznaczona do pracy w sieciach niskiego napięcia o napięciu fazowym do 500 V, co pokrywa standardowe instalacje 230/400 V oraz układy trójfazowe w przemyśle.
• Charakterystyka gF (szybka): Szybkie wyłączenie przy zwarciu, co zapewnia skuteczną ochronę półprzewodników, przewodów i aparatury przed skutkami prądów zwarciowych przy jednoczesnym dopuszczeniu krótkotrwałych udarów (np. rozruch silników).
• Pokrywy stalowe w zestawie: Wzmocniona konstrukcja zwiększa odporność na uszkodzenia mechaniczne podczas montażu i eksploatacji oraz ułatwia identyfikację wkładki w rozdzielnicy.
• Wielkość NH00: Uniwersalny format pasujący do standardowych podstaw bezpiecznikowych NH00, co ułatwia wymianę i retrofit w istniejących instalacjach.

Zgodność z Normami

Produkt spełnia wymagania ogólnych norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja gwarantują bezpieczną pracę w warunkach przewidzianych dla aparatury modułowej. Przed montażem należy sprawdzić zgodność z lokalnymi przepisami instalacyjnymi.

Zastosowanie

Wkładka bezpiecznikowa NH00 gF 100 A / 500 V przeznaczona jest do zabezpieczania obwodów przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Szczególnie polecana do obwodów, gdzie wymagane jest szybkie odcięcie prądu zwarciowego.

• Zabezpieczanie głównych linii zasilających w rozdzielnicach głównych i podrozdzielnicach w obiektach biurowych, handlowych i przemysłowych.
• Ochrona półprzewodników (prostowniki, falowniki, zasilacze impulsowe) przed skutkami zwarć – szybkie wyłączenie minimalizuje ryzyko uszkodzenia elementów elektronicznych.
• Zabezpieczanie odbiorów o charakterze rezystancyjnym i indukcyjnym, gdzie dopuszczalne są krótkie udary prądowe (np. rozruch silników małej mocy, nagrzewnice, oświetlenie LED z wysoką pojemnością).
• Stosowanie w układach sterowania i automatyki budynkowej jako zabezpieczenie przed przetężeniami w obwodach sterowniczych i pomocniczych.

Wskazówki Montażowe

Montaż wykonywać wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP – po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. typu NH00) zamontowanej na szynie DIN lub bezpośrednio na płycie montażowej, zgodnie z instrukcją producenta podstawy. Przekrój przewodów doprowadzających dobrać do prądu znamionowego obwodu. Przed montażem sprawdzić stan pokryw stalowych i dokręcić elementy mocujące z zalecanym momentem (według dokumentacji podstawy). Po montażu wykonać pomiar ciągłości i rezystancji izolacji.

FAQ

• Czy wkładka posiada podświetlenie lub wskaźnik przepalenia? Wkładka bezpiecznikowa NH00 gF nie jest wyposażona w podświetlenie ani wskaźnik. Stan przepalenia można sprawdzić po wyjęciu wkładki (wizualnie – przerwanie topika) lub za pomocą miernika.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej i obudowy rozdzielnicy. Sama wkładka w podstawie NH00 w typowej obudowie rozdzielnicy osiąga co najmniej IP20. Dokładne dane należy sprawdzić w dokumentacji systemu.
• Jak odróżnić charakterystykę gF od gG? Charakterystyka gF (szybka) przeznaczona jest do ochrony półprzewodników i obwodów wymagających szybkiego wyłączenia zwarć; gG (zwłoczna) stosowana jest do ochrony kabli i odbiorów ogólnego przeznaczenia. Na wkładce oznaczenie gF oraz symbol G – w danych produktu widnieje „G szybka”.
