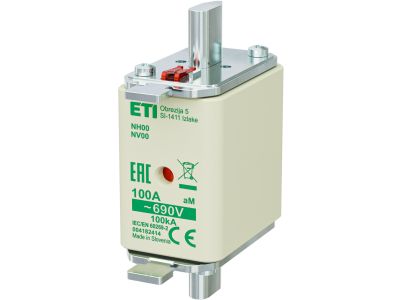

Wkładka bezpiecznikowa (topikowa) NH00 100A aM 690V silnikowa | 004182414 Eti

Alternatywny kod produktu: NH00 aM 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH00 o prądzie znamionowym 100 A i napięciu znamionowym 690 V AC, przeznaczona do ochrony obwodów silnikowych. Charakterystyka aM (silnikowa) gwarantuje selektywną ochronę przed zwarciami, dopuszczając krótkotrwałe przeciążenia występujące podczas rozruchu silnika. Wkładka w rozmiarze NH00 umożliwia łatwy montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 100 A: bezpieczna praca w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przedwczesnego przepalenia podczas rozruchu.
• Napięcie znamionowe 690 V AC: wysoka wytrzymałość napięciowa, odpowiednia do instalacji przemysłowych o podwyższonym napięciu zasilania.
• Charakterystyka aM (silnikowa): specyficzna krzywa czasowo-prądowa dopasowana do charakterystyki rozruchowej silników elektrycznych, zapewniająca selektywność i ochronę przed skutkami zwarć.
• Rozmiar NH00: kompaktowa obudowa pasująca do standardowych podstaw bezpiecznikowych typu NH, ułatwiająca szybką wymianę i konserwację.
• Topikowa konstrukcja: wysoka zdolność wyłączania i powtarzalność parametrów w warunkach zwarciowych, co przekłada się na niezawodność całego obwodu.

Zgodność z Normami

Wkładka bezpiecznikowa NH00 100A aM 690V jest zaprojektowana zgodnie z europejskimi normami bezpieczeństwa i standardami DIN dla bezpieczników topikowych. Posiada certyfikat CE potwierdzający spełnienie wymogów Unii Europejskiej. Producent deklaruje zgodność z obowiązującymi przepisami dla bezpieczników stosowanych w obwodach silnikowych.

Zastosowanie

Wkładka bezpiecznikowa NH00 z charakterystyką aM jest dedykowana do zabezpieczania obwodów odbiorników o charakterystyce rozruchowej zbliżonej do silników asynchronicznych. Zalecana przede wszystkim do ochrony przed zwarciem w szafach sterowniczych i rozdzielnicach przemysłowych.

• Ochrona zwarciowa silników elektrycznych o mocy dopasowanej do prądu 100 A – w instalacjach przemysłowych i komercyjnych.
• Stosowanie w obwodach głównych i podrzędnych styczników oraz w rozdzielnicach silnikowych.
• Zabezpieczanie linii zasilających maszyny i urządzenia o znacznych prądach rozruchowych – np. sprężarki, pompy, wentylatory.
• Selektywne wyłączenie w rozdzielnicach głównych przy zwarciu, bez wyłączania zasilania całej instalacji.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed każdą ingerencją bezwzględnie odłącz napięcie od obwodu. Wkładkę umieszcza się w dedykowanej podstawie bezpiecznikowej typu NH00 na szynie DIN lub w rozłączniku bezpiecznikowym. Przekrój przewodów oraz zaciski podstawy muszą być dostosowane do prądu znamionowego 100 A. Moment dokręcania śrub mocujących – zgodnie z dokumentacją producenta podstawy. Po wymianie sprawdź poprawność osadzenia wkładki i brak uszkodzeń mechanicznych.

FAQ

• Co oznacza symbol aM w opisie wkładki? Symbol aM (ang. associated motor protection) oznacza charakterystykę przeznaczoną do ochrony obwodów silnikowych. Bezpiecznik aM wytrzymuje krótkotrwały impuls prądu rozruchowego silnika, a wyłącza dopiero przy trwałym przeciążeniu lub zwarciu.
• Czy można użyć tej wkładki do ochrony gniazd wtykowych lub oświetlenia? Nie. Charakterystyka aM jest dedykowana do obwodów silnikowych. W obwodach oświetleniowych lub gniazd zaleca się stosowanie wkładek o charakterystyce gG (do celów ogólnych) lub ich odpowiedników.
• Jaką podstawę bezpiecznikową wybrać do tej wkładki? Wkładka ma rozmiar NH00. Należy dobrać podstawę bezpiecznikową (lub rozłącznik) przystosowaną do NH00 i prądu znamionowego co najmniej 100 A. Przykładowo podstawy serii NH firmy Hager, Eaton, Schneider – zawsze zgodnie z dokumentacją producenta wkładki i podstawy.
