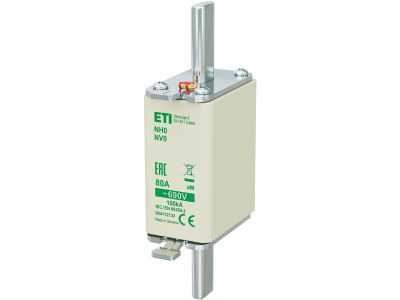

Wkładka bezpiecznikowa (topikowa) NH0 80A aM 690V silnikowa | 004112133 Eti

Alternatywny kod produktu: NH0 aM 80A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH0 o prądzie znamionowym 80 A i napięciu 690 V AC o charakterystyce aM (silnikowa) – symbol 004112133. Przeznaczona do zabezpieczania obwodów silnikowych przed skutkami zwarć i przeciążeń. Dzięki charakterystyce aM wkładka wytrzymuje krótkotrwałe prądy rozruchowe silników, zapewniając selektywne wyłączenie w przypadku awarii. Kompatybilna z podstawami bezpiecznikowymi NH0.

• Prąd znamionowy 80 A: Gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka nieuzasadnionego zadziałania podczas rozruchu.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo.
• Charakterystyka aM (silnikowa): Zaprojektowana do ochrony silników – toleruje prądy rozruchowe (do ok. 5-7 krotności prądu znamionowego) bez wyzwalania, a skutecznie reaguje na zwarcia i przeciążenia.
• Wielkość NH0: Kompaktowa wkładka pasująca do standardowych podstaw bezpiecznikowych NH0, co ułatwia wymianę i integrację z istniejącymi rozdzielnicami.
• Wysoka zdolność wyłączania: (parametr nie podany w danych – pominięto) – zapewnia niezawodne przerywanie prądów zwarciowych, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa została wyprodukowana zgodnie z obowiązującymi normami europejskimi i standardami DIN (np. serii IEC/EN 60269). Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Konkretne numery norm dla tego modelu należy zweryfikować w dokumentacji producenta.

Zastosowanie

Wkładka bezpiecznikowa NH0 o charakterystyce aM znajduje zastosowanie przede wszystkim w obwodach silnikowych, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami z jednoczesną tolerancją na prądy rozruchowe. Sprawdza się w:

• Ochronie silników elektrycznych w maszynach przemysłowych, pompach, wentylatorach i kompresorach.
• Zabezpieczeniu obwodów sterowania silnikami w szafach rozdzielczych i sterowniczych.
• Instalacjach w systemach automatyki budynkowej i przemysłowej wymagających niezawodnej ochrony zwarciowej.
• Zastosowaniach zastępczych w istniejących rozdzielnicach NH – łatwa wymiana dzięki standardowym wymiarom NH0.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się o braku napięcia na zaciskach podstawy bezpiecznikowej. Wkładkę należy osadzić w dedykowanej podstawie NH0 zgodnie z oznaczeniami na obudowie. Moment dokręcania śrub podstawy oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta podstawy i obowiązującymi przepisami. Nie używaj wkładki poza jej parametrami znamionowymi.

FAQ

• Czy ta wkładka nadaje się do ochrony transformatorów lub kondensatorów? Nie. Charakterystyka aM jest optymalizowana pod silniki – nie gwarantuje odpowiedniej selektywności w obwodach transformatorów ani kondensatorów. Dla takich zastosowań należy dobrać wkładki o charakterystyce gL/gG lub aR.
• Jaki stopień ochrony (IP) ma sama wkładka? Stopień ochrony IP nie jest określony dla samej wkładki – zależy od zastosowanej podstawy bezpiecznikowej i obudowy rozdzielnicy. W typowych warunkach montażu w rozdzielnicy IP20 należy zapewnić dodatkową osłonę przed dotykiem.
• Czy wkładkę można stosować w obwodach DC? Produkt jest przeznaczony do napięcia 690 V AC. W obwodach prądu stałego parametry wyłączania mogą być inne – stosowanie w DC wymaga potwierdzenia przez producenta i może wymagać specjalnych podstaw.
