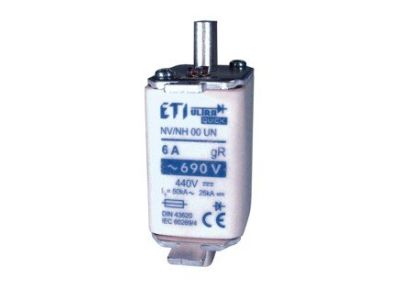

Wkładka bezpiecznikowa (topikowa) NH0 6A gR 690V ultraszybka | 004332201 Eti

Alternatywny kod produktu: M0UQU-N/6A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 o symbolu 004332201 to element zabezpieczający o charakterystyce gR (ultraszybkiej), zaprojektowany do ochrony półprzewodników. Prąd znamionowy 6 A oraz napięcie 690 V AC umożliwiają pracę w wymagających obwodach energoelektronicznych, gdzie kluczowe jest szybkie odcięcie prądu zwarciowego. Wkładka przeznaczona jest do montażu w standardowych podstawach NH0.

• Charakterystyka gR (ultraszybka): zapewnia błyskawiczne wyłączenie w przypadku wystąpienia zwarcia – minimalizuje ryzyko uszkodzenia wrażliwych elementów półprzewodnikowych (diody, tyrystory, IGBT).
• Prąd znamionowy 6 A: odpowiedni do zabezpieczania obwodów o stosunkowo niskim poborze prądu, w których półprzewodniki wymagają precyzyjnej ochrony przed przeciążeniem i zwarciem.
• Napięcie znamionowe 690 V AC: umożliwia bezpieczne stosowanie w instalacjach 400 V (przy połączeniu szeregowym) oraz w układach o podwyższonym napięciu zasilania, zgodnie z parametrami sieci.
• Wielkość NH0: standardowa obudowa wkładki topikowej ułatwia wymianę i kompatybilność z podstawami oraz rozłącznikami bezpiecznikowymi NH0.
• Ograniczenie prądu zwarciowego: ultraszybkie działanie znacząco redukuje energię przepływającą przez zabezpieczane elementy, co zwiększa ich żywotność i niezawodność.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE, co potwierdza jej zgodność z obowiązującymi dyrektywami. Produkt został zaprojektowany i wyprodukowany zgodnie z powszechnie uznanymi standardami branżowymi dla bezpieczników topikowych. Mimo braku podania konkretnych numerów norm w dokumencie produktu, wkładka przeznaczona jest do stosowania w instalacjach budowanych zgodnie z wymaganiami norm serii IEC/EN 60269.

Zastosowanie

Charakterystyka gR czyni tę wkładkę idealnym rozwiązaniem wszędzie tam, gdzie wymagana jest bardzo szybka i niezawodna ochrona półprzewodnikowych elementów mocy przed skutkami zwarć i przeciążeń.

• Zabezpieczenie diod, tyrystorów i tranzystorów IGBT w falownikach, prostownikach i zasilaczach impulsowych.
• Ochrona obwodów prądu stałego (DC) w układach sterowania i automatyki przemysłowej – po sprawdzeniu polaryzacji i parametrów.
• Zabezpieczenie obwodów pomocniczych w szafach sterowniczych, gdzie występują przekładniki prądowe, czujniki lub małe przetwornice.
• Stosowana w układach UPS oraz systemach zasilania gwarantowanego, aby chronić kluczowe półprzewodniki przed zwarciami.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH0, zgodnie z oznaczeniami na obudowie. Przed montażem sprawdzić, czy parametry znamionowe (6 A, 690 V AC) odpowiadają danym instalacji. Przekrój przewodów oraz moment dokręcania śrub w podstawie należy dobrać zgodnie z dokumentacją techniczną producenta podstawy. Nie przekraczać podanych wartości prądu i napięcia – zastosowanie w obwodach wykraczających poza parametry grozi uszkodzeniem wkładki i instalacji.

FAQ

• Czy wkładka bezpiecznikowa jest podświetlana? Nie. Jest to standardowa wkładka topikowa bez elementów sygnalizacyjnych. Stan zadziałania można sprawdzić wizualnie (przepalony drucik) lub za pomocą miernika.
• Jaki stopień ochrony ma wkładka? Sama wkładka nie ma określonego stopnia IP – jego wartość zależy od zastosowanej podstawy oraz obudowy szafy. Zaleca się montaż w suchych pomieszczeniach (co najmniej IP20 dla obudowy rozdzielnicy).
• Do czego służy charakterystyka gR? Charakterystyka gR (dawniej Ultra-Szybka) oznacza, że bezpiecznik reaguje w ułamku sekundy na prądy zwarciowe, ograniczając ich wartość szczytową i ciepło wydzielane w zabezpieczanym półprzewodniku.
