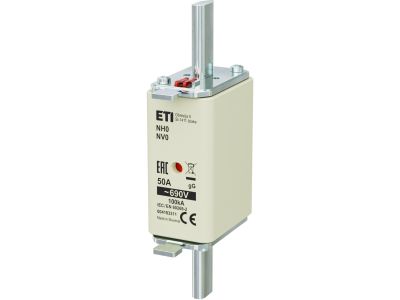

Wkładka bezpiecznikowa (topikowa) NH0 50A gG 690V zwłoczna | 004183311 Eti

Alternatywny kod produktu: NH0 gG 50A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 o symbolu 004183311 to element ochronny w rozmiarze NH0, przeznaczony do pracy w obwodach prądu przemiennego o napięciu znamionowym 690V i prądzie znamionowym 50A. Charakterystyka gG (zwłoczna) zapewnia uniwersalną ochronę przewodów i urządzeń przed skutkami przeciążeń i zwarć, jednocześnie umożliwiając przepływ prądów rozruchowych – idealna do obwodów z silnikami lub transformatorami.

• Prąd znamionowy 50A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, minimalizuje ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 690V: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, w tym w sieciach IT lub rozdziałach głównych.
• Charakterystyka gG (zwłoczna): Łączy ochronę przeciążeniową i zwarciową, a opóźnione działanie zapobiega wyłączaniu podczas krótkotrwałych prądów rozruchowych.
• Rozmiar NH0: Kompatybilny z podstawami bezpiecznikowymi NH0 (szerokość modułu zgodna z wymogami norm DIN), co ułatwia wymianę i modernizację rozdzielnic.
• Wykonanie topikowe: Niezawodne odcięcie obwodu w przypadku przekroczenia dopuszczalnego prądu, zapewniające wysoki poziom bezpieczeństwa.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników niskiego napięcia (seria IEC/EN 60269). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Produkt zaprojektowany zgodnie ze standardami DIN dla rozmiaru NH0.

Zastosowanie

Wkładka NH0 gG 50A zwłoczna znajduje zastosowanie w różnorodnych obwodach elektrycznych, gdzie wymagana jest skuteczna ochrona przy jednoczesnej odporności na prądy rozruchowe.

• Zabezpieczenie przewodów i kabli w rozdzielnicach głównych oraz podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• Ochrona obwodów silników elektrycznych, transformatorów i odbiorników o charakterze indukcyjnym przed przeciążeniem i zwarciem.
• Stosowanie w systemach automatyki budynkowej oraz instalacjach oświetleniowych wymagających opóźnionego działania bezpiecznika.
• Modernizacja istniejących rozdzielnic NH – wymiana wkładek w podstawach bezpiecznikowych NH0.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH0 zamontowanej na szynie TH35 (DIN). Moment dokręcania połączeń oraz przekrój przewodów dopasować do wartości podanych w dokumentacji podstawy i wymaganego prądu obciążenia. Przed włożeniem wkładki sprawdzić, czy dane znamionowe (napięcie, prąd, charakterystyka) są zgodne z parametrami obwodu.

FAQ

• Czy wkładka NH0 gG 50A nadaje się do zabezpieczenia silnika? Tak, charakterystyka zwłoczna (gG) pozwala na przepływ prądów rozruchowych, które mogą być kilkukrotnie wyższe od prądu znamionowego, bez zbędnego wyzwalania. Zalecamy jednak dobór wkładki do konkretnych parametrów silnika.
• Jaka jest różnica między wkładką gG a aM? gG jest uniwersalna (ochrona przewodów i urządzeń, zwłoczna), natomiast aM to charakterystyka do zabezpieczania silników – jeszcze bardziej opóźniona. Dla większości zastosowań ogólnych gG jest wystarczająca.
• Czy wkładkę można stosować w obwodach DC? Producent podaje napięcie znamionowe 690V AC. Brak danych dotyczących pracy przy prądzie stałym. Do obwodów DC zaleca się stosowanie wkładek dedykowanych (np. gR).
