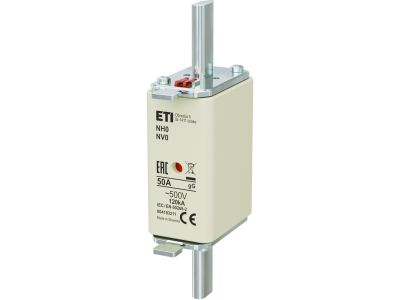

Wkładka bezpiecznikowa (topikowa) NH0 50A gG 500V zwłoczna | 004183211 Eti

Alternatywny kod produktu: NH0 gG 50A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 o prądzie znamionowym 50 A i napięciu znamionowym 500 V AC, wykonana w charakterystyce gG (zwłoczna). Produkt o indeksie 004183211 przeznaczony jest do zabezpieczania obwodów przed skutkami przetężeń i zwarć, a zwłoczny charakter działania pozwala na wytrzymanie krótkotrwałych przeciążeń bez przedwczesnego zadziałania.

• Prąd znamionowy 50 A: gwarantuje pewne zabezpieczenie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i odbiorników.
• Napięcie znamionowe 500 V: umożliwia stosowanie w instalacjach przemysłowych i rozdzielnicach niskiego napięcia, także w sieciach trójfazowych.
• Charakterystyka gG (zwłoczna): zapewnia selektywność zabezpieczeń w obwodach z dużymi prądami rozruchowymi silników, transformatorów lub kondensatorów.
• Wielkość NH0: kompatybilna z powszechnie stosowanymi podstawami bezpiecznikowymi NH, co ułatwia wymianę i montaż w istniejących instalacjach.
• Konstrukcja topikowa (bezpiecznikowa): prosta i niezawodna zasada działania – brak ruchomych części, co podnosi niezawodność i żywotność w porównaniu z wyłącznikami.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka NH0 gG 50A zwłoczna znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem w obwodach o charakterze rezystancyjnym lub indukcyjnym.

• Zabezpieczenie obwodów silników elektrycznych, sprężarek, pomp i wentylatorów przed skutkami prądów rozruchowych i zwarć.
• Ochrona linii kablowych i szyn zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Stosowanie w zestawach rozdzielczych sterowania i automatyki budynkowej do zabezpieczania obwodów sterowniczych.
• Wymiana w istniejących instalacjach podstaw bezpiecznikowych NH0 jako element zapasowy lub modernizacyjny.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się o jego braku. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH0, zgodnej z jej wymiarami. Podczas wsuwania wkładki należy stosować narzędzia izolowane (uchwyt do bezpieczników NH). Nie przekraczać prądu znamionowego oraz napięcia znamionowego podanego na obudowie. Podstawę bezpiecznikową należy montować na szynie DIN TH35 lub bezpośrednio na płycie montażowej w rozdzielnicy, zgodnie z dokumentacją producenta.

FAQ

• Czym się różni wkładka zwłoczna (gG) od szybkiej (aM/gL)? Wkładka zwłoczna gG dopuszcza krótkotrwałe przeciążenia przez dłuższy czas, co jest niezbędne przy zabezpieczaniu silników i transformatorów. Wkładka szybka zadziała natychmiast przy przekroczeniu prądu, lepsza do zabezpieczania elektroniki.
• Czy wkładkę NH0 50A można stosować w instalacjach domowych? Tak, ale wymaga to zastosowania podstawy bezpiecznikowej NH0. W instalacjach domowych częściej stosuje się wkładki D lub DO. NH0 są typowe dla przemysłu i rozdzielnic głównych.
• Jakie napięcie maksymalne może wytrzymać ta wkładka? Napięcie znamionowe wynosi 500 V AC. Nie należy stosować jej w obwodach o wyższym napięciu. Praca w obwodach DC wymaga dodatkowej weryfikacji parametru napięcia stałego.
