Wkładka bezpiecznikowa (topikowa) NH0 40A gG 500V zwłoczna | 004183210 Eti

Alternatywny kod produktu: NH0 gG 40A/500V

Opis i Kluczowe Cechy

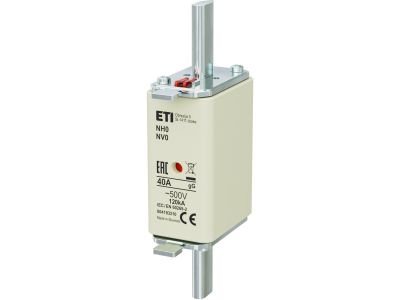

Wkładka bezpiecznikowa (topikowa) oznaczona symbolem 004183210 to element wykonany w rozmiarze NH0 o charakterystyce zwłocznej gG. Prąd znamionowy 40 A i napięcie znamionowe 500 V AC zapewniają skuteczną ochronę przewodów i odbiorników przed przeciążeniem oraz zwarciem w instalacjach niskiego napięcia.

• Prąd znamionowy 40 A: bezpieczna praca w obwodach o znacznym obciążeniu – wkładka dopasowana do typowych rozdzielnic nn, zapobiega przegrzaniu przewodów.
• Charakterystyka zwłoczna gG: wytrzymuje krótkotrwałe udary prądowe (np. rozruch silników) bez niepożądanego zadziałania, zapewniając selektywność zabezpieczeń.
• Napięcie znamionowe 500 V AC: odpowiednia do pracy w sieciach trójfazowych 400/230 V oraz w obwodach 500 V, z zachowaniem marginesu bezpieczeństwa.
• Rozmiar NH0: standardowa wkładka topikowa pasująca do typowych podstaw bezpiecznikowych NH0 – łatwa wymiana i dostępność na rynku.
• Konstrukcja topikowa: niezawodne przerywanie prądów zwarciowych bez emisji gazu i łuku w bezpiecznej obudowie.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dla wkładek bezpiecznikowych NH oraz posiada certyfikację CE. Zapewnia bezpieczeństwo użytkowania zgodne z aktualnymi przepisami w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH0 gG 40 A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest selektywność zabezpieczeń. Stosuje się ją przede wszystkim do ochrony:

• Obwodów zasilających – ochrona kabli i przewodów przed przeciążeniem i zwarciem.
• Silników elektrycznych i odbiorników o charakterystyce rozruchowej (dzięki zwłoce gG).
• Rozdzielnic przemysłowych i budynków użyteczności publicznej w systemach nn.
• Instalacji fotowoltaicznych po stronie AC (przy zachowaniu odpowiedniej selektywności).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed każdą manipulacją bezwzględnie odłącz napięcie. Wkładkę montuj w odpowiedniej podstawie bezpiecznikowej NH0. Przekrój przewodów przyłączeniowych dobierz zgodnie z prądem znamionowym obwodu. Do wyjmowania wkładki używaj dedykowanego wyciągacza – nie dotykaj metalowych części pod napięciem.

FAQ

• Czy wkładka NH0 40 A gG jest zwłoczna? Tak, charakterystyka gG oznacza zwłokę – wkładka wytrzymuje chwilowe przeciążenia (np. przy rozruchu silnika) i zadziała dopiero po przekroczeniu dopuszczalnego czasu.
• Do jakiego napięcia mogę stosować tę wkładkę? Napięcie znamionowe wynosi 500 V AC. Można ją bezpiecznie używać w instalacjach 230/400 V oraz w obwodach o napięciu do 500 V.
• Jak sprawdzić, czy wkładka jest przepalona? Wkładki NH nie mają wskaźnika wzrokowego (chyba że w podstawie jest sygnalizacja). Przepalenie stwierdza się poprzez pomiar ciągłości lub wymianę na nową – zawsze po odłączeniu napięcia.
