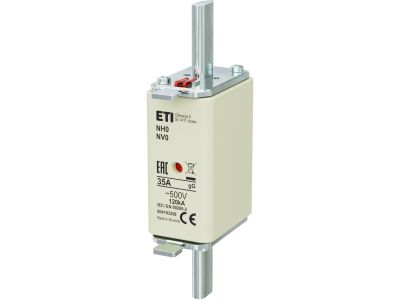

Wkładka bezpiecznikowa (topikowa) NH0 35A gG 500V zwłoczna | 004183209 Eti

Alternatywny kod produktu: NH0 gG 35A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 o symbolu 004183209 to element zabezpieczający o charakterystyce gG (zwłocznej), przeznaczony do montażu w rozłącznikach bezpiecznikowych. Zaprojektowana do pracy przy prądzie znamionowym 35 A i napięciu do 500 V – parametry te gwarantują skuteczną ochronę przewodów i urządzeń przed skutkami przeciążeń i zwarć w obwodach o znacznym obciążeniu. Wkładka w rozmiarze NH0 jest kompatybilna z szeroką gamą aparatury modułowej i przemysłowej.

• Prąd znamionowy 35 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przedwczesnego zadziałania w warunkach normalnych.
• Charakterystyka gG (zwłoczna): Łączy ochronę przed przeciążeniem z ochroną zwarciową – pozwala na przepływ krótkotrwałych prądów rozruchowych bez wyłączania, przy jednoczesnym szybkim wyłączeniu przy zwarciu.
• Napięcie znamionowe 500 V: Umożliwia stosowanie w instalacjach niskiego napięcia (w tym w obwodach trójfazowych) z zachowaniem odpowiedniego marginesu bezpieczeństwa.
• Rozmiar NH0: Standardowa wielkość wkładki pasująca do powszechnie stosowanych rozłączników bezpiecznikowych NH, co ułatwia wymianę i zapewnia uniwersalność w różnych układach.
• Konstrukcja topikowa: Niezawodne i sprawdzone rozwiązanie – w przypadku przepływu prądu zwarciowego wkładka ulega stopieniu, trwale przerywając obwód i chroniąc dalsze elementy instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Konstrukcja i parametry odpowiadają wymaganiom standardów DIN dla wkładek NH.

Zastosowanie

Wkładka NH0 35 A gG znajduje zastosowanie w rozdzielnicach przemysłowych, budynkowych oraz w maszynach i urządzeniach, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem. Dzięki charakterystyce zwłocznej nadaje się również do obwodów z silnikami i transformatorami o podwyższonych prądach rozruchowych.

• Zabezpieczanie przewodów i kabli w instalacjach oświetleniowych, gniazd wtyczkowych oraz obwodach sterowania.
• Ochrona silników elektrycznych, transformatorów i innych odbiorników o charakterze indukcyjnym przed przeciążeniami i zwarciami.
• Stosowanie w rozdzielnicach głównych, podrozdzielniach oraz szafach sterowniczych w przemyśle i budownictwie.
• Wymiana istniejących wkładek w ramach modernizacji lub awarii – dzięki uniwersalnemu rozmiarowi NH0.

Wskazówki Montażowe

Wkładkę bezpiecznikową należy montować w odpowiedniej podstawie (rozłączniku bezpiecznikowym) przystosowanej do rozmiaru NH0. Montaż oraz wymiana mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Dobór przekroju przewodów oraz moment dokręcania śrub w podstawie bezpiecznikowej wykonaj zgodnie z dokumentacją producenta. Wkładkę wymieniaj tylko na nową o takich samych parametrach (35 A, 500 V, gG).

FAQ

• Czy wkładka NH0 35 A gG jest zwłoczna? Tak, charakterystyka gG oznacza zwłoczną pracę – bezpiecznik nie wyłącza się przy krótkotrwałych przeciążeniach, ale szybko przerywa obwód w przypadku zwarcia.
• Jakie napięcie znamionowe ma ta wkładka? Wynosi 500 V – może być stosowana w obwodach 230/400 V oraz innych instalacjach niskiego napięcia do 500 V.
• Czy można wymieniać wkładkę pod napięciem? Nie. Przed wymianą należy bezwzględnie odłączyć napięcie i odczekać, aż elementy ostygną – praca pod napięciem stwarza ryzyko porażenia i przepalenia bezpiecznika.
