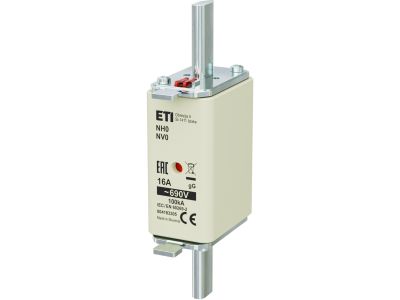

Wkładka bezpiecznikowa (topikowa) NH0 16A gG 690V zwłoczna | 004183305 Eti

Alternatywny kod produktu: NH0 gG 16A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) w rozmiarze NH0, o prądzie znamionowym 16 A i napięciu 690 V, z charakterystyką gG zwłoczną (oznaczenie katalogowe 004183305). Zapewnia niezawodną ochronę przewodów i urządzeń przed zwarciami oraz przeciążeniami w instalacjach przemysłowych i rozdzielnicach głównych. Dzięki zwłocznej charakterystyce gG przepuszcza krótkotrwałe prądy rozruchowe, co czyni ją odpowiednią do obwodów z odbiornikami o charakterze indukcyjnym lub pojemnościowym.

• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, eliminując ryzyko przegrzania i uszkodzenia izolacji przewodów.
• Napięcie znamionowe 690 V AC: umożliwia zastosowanie w sieciach niskiego napięcia o podwyższonym napięciu międzyfazowym, typowych w instalacjach przemysłowych.
• Charakterystyka gG (zwłoczna): zapewnia selektywność w układach zabezpieczeń – nie wyłącza przedwcześnie przy udarach prądowych, jednocześnie skutecznie usuwając zwarcia.
• Rozmiar NH0: kompatybilny z typowymi podstawami bezpiecznikowymi NH, ułatwia wymianę w standardowych rozdzielnicach i szafach sterowniczych.
• Wkładka topikowa (bezpiecznikowa): prosta i niezawodna konstrukcja – wymiana wkładki przywraca ochronę bez konieczności wymiany całego aparatu.

Zgodność z Normami

Wkładka spełnia wymagania europejskich norm dla bezpieczników niskiego napięcia, posiada certyfikację CE oraz jest zgodna z powszechnie stosowanymi standardami DIN dla rozmiaru NH0. Produkt przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH0 16A gG znajduje zastosowanie w obwodach wymagających selektywnej ochrony przed zwarciami i przeciążeniami, szczególnie tam gdzie występują krótkotrwałe impulsy prądowe. Doskonale sprawdza się jako zabezpieczenie:

• Obwodów oświetleniowych i gniazd wtykowych w instalacjach przemysłowych i komercyjnych.
• Linii zasilających odbiorniki o charakterze rezystancyjnym (grzałki, piece) oraz urządzenia z niewielkim prądem rozruchowym.
• Rozdzielnic głównych i podrozdzielnic jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Obwodów sterowania, gdzie wymagana jest zwłoka czasowa aby uniknąć zbędnych wyłączeń przy załączaniu transformatorów sterowniczych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie od obwodu i upewnić się o braku napięcia na zaciskach podstawy bezpiecznikowej. Wkładkę należy umieścić w dedykowanej podstawie NH0, dbając o prawidłowy kierunek wkładania (zgodny z oznaczeniami). Przekrój przewodów przyłączonych do podstawy musi być dobrany do prądu znamionowego (min. 1,5 mm² dla 16 A) oraz obciążalności długotrwałej. Nie stosować uszkodzonych wkładek ani nie próbować naprawiać przepalonego elementu topikowego.

FAQ

• Jaka jest różnica między wkładką gG a aM? Charakterystyka gG (zwłoczna) jest przeznaczona do ochrony kabli i urządzeń przed przeciążeniami i zwarciami, dopuszcza krótkotrwałe przeciążenia. Charakterystyka aM (szybka) stosowana jest głównie do zabezpieczenia silników, gdzie wymagana jest większa selektywność przy rozruchu. Wybór zależy od rodzaju odbiornika.
• Czy mogę użyć tej wkładki w obwodzie 400 V? Tak, napięcie znamionowe wkładki wynosi 690 V AC, co jest wartością wyższą niż typowe 400 V w sieci trójfazowej. Wkładka może być bezpiecznie stosowana przy napięciach do 690 V.
• Co oznacza oznaczenie NH0? NH0 to standardowy rozmiar wkładki bezpiecznikowej według normy DIN 43620. Określa wymiary mechaniczne i prąd znamionowy zakresu (do 100 A). Dla mniejszych prądów (np. 16 A) stosuje się redukcyjne wkładki lub adaptery w rozmiarze NH0.
