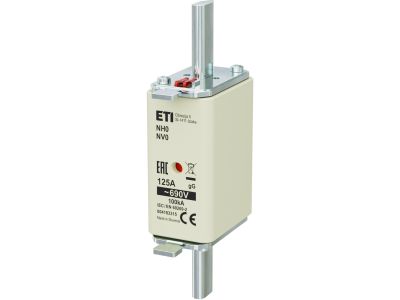

Wkładka bezpiecznikowa (topikowa) NH0 125A gG 690V zwłoczna | 004183315 Eti

Alternatywny kod produktu: NH0 gG 125A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH0 o prądzie znamionowym 125 A i napięciu 690 V, charakteryzująca się zwłoczną charakterystyką gG. Symbol katalogowy: 004183315. Przeznaczona do ochrony przewodów i urządzeń przed przeciążeniami i zwarciami w instalacjach przemysłowych i energetycznych.

• Prąd znamionowy 125 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniami termicznymi.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w instalacjach trójfazowych o podwyższonym napięciu, typowych dla sieci przemysłowych.
• Charakterystyka gG (zwłoczna): Gwarantuje selektywną ochronę – wytrzymuje krótkotrwałe przeciążenia rozruchowe, jednocześnie szybko reagując na zwarcia.
• Wielkość NH0: Kompaktowa konstrukcja ułatwia montaż w standardowych podstawach bezpiecznikowych NH0, oszczędzając miejsce w rozdzielnicach.
• Wkładka topikowa: Zapewnia pewne i powtarzalne przerywanie prądów zwarciowych, co zwiększa bezpieczeństwo całej instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami dla wkładek bezpiecznikowych stosowanych w przemyśle i energetyce.

Zastosowanie

Wkładka bezpiecznikowa NH0 125A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa w obwodach o dużym prądzie i podwyższonym napięciu.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych i energetycznych.
• Zabezpieczenie odbiorników o dużym poborze prądu, takich jak silniki, piece, nagrzewnice.
• Stosowanie w układach rozdzielczych i podrozdzielczych w obiektach komercyjnych i użyteczności publicznej.
• Zastępowanie przepalonych wkładek w istniejących instalacjach – zachowanie selektywności i ciągłości zasilania.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. typu NH0) zamontowanej na szynie TH35. Przekrój przewodów przyłączeniowych do podstawy musi być dobrany do prądu znamionowego 125 A. W przypadku wątpliwości co do stanu podstawy lub styków, przed montażem należy sprawdzić ich czystość i brak uszkodzeń.

FAQ

• Czy wkładka jest zwłoczna? Tak, posiada charakterystykę gG, która oznacza zwłoczną ochronę przeciążeniową i zwarciową – wytrzymuje krótkotrwałe przeciążenia, np. podczas rozruchu silnika.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w sieciach trójfazowych o podwyższonym napięciu, typowych dla instalacji przemysłowych.
• Do jakich zastosowań polecana jest ta wkładka? Do ochrony obwodów o dużym obciążeniu (125 A) w przemyśle, energetyce i budynkach komercyjnych, gdzie wymagana jest selektywność i niezawodność.
