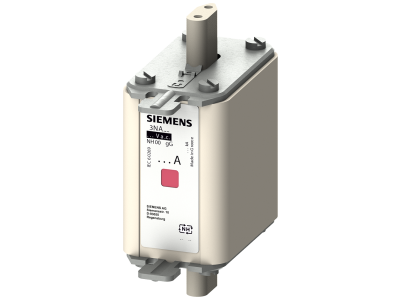

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 63 A, gG, Un AC: 690 V, Un DC: 250 V | 3NA7822-6 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH00 o prądzie znamionowym 63A i charakterystyce gG to kluczowy element selektywnej ochrony instalacji elektrycznych. Zaprojektowana do współpracy z nożami bezpiecznikowymi NH, gwarantuje skuteczne odłączenie w przypadku zwarcia lub przeciążenia, chroniąc przewody i odbiorniki. Wyraźna zmiana koloru wskaźnika z czerwonego na biały sygnalizuje zadziałanie bezpiecznika, ułatwiając szybką identyfikację awarii.

• Prąd znamionowy 63A, charakterystyka gG: Ochrona selektywna instalacji o niskim i średnim obciążeniu, z wysoką zdolnością wyłączania zwarć.
• Napięcie znamionowe AC 690V / DC 250V: Szeroki zakres napięć pracy – od instalacji niskonapięciowych po przemysłowe układy prądu stałego.
• Zmiana koloru wskaźnika zadziałania: Sygnalizacja awarii poprzez zmianę barwy z czerwonej na białą – natychmiastowa identyfikacja przerwanego obwodu.
• Wielkość NH00: Kompaktowa konstrukcja ułatwiająca montaż w ograniczonej przestrzeni rozdzielnic i szaf sterowniczych.
• Zgodność z systemem NH: Wymienność z innymi wkładkami serii 3NA7 – elastyczność w doborze zabezpieczeń.

Zgodność z Normami

Wkładka bezpiecznika NH00 spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1 dotyczących bezpieczników niskonapięciowych. Produkt posiada oznakowanie CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznika NH00 63A gG przeznaczona jest do selektywnej ochrony instalacji elektrycznych w budownictwie mieszkaniowym, obiektach przemysłowych oraz instalacjach specjalnych.

• Ochrona rozdzielnic niskonapięciowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia przemysłowe o średnim poborze mocy.
• Ochrona instalacji oświetleniowych i gniazd wiroprądowych w obiektach użyteczności publicznej.
• Stosowanie w układach prądu stałego (np. zasilacze, systemy fotowoltaiczne do 250V DC).

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w nożu bezpiecznikowym NH, upewniając się, że styki są czyste i nieuszkodzone. Po montażu należy przeprowadzić próbę działania przez podanie napięcia na obwód. Wymianę wkładki przeprowadzać wyłącznie przy wyłączonym zasilaniu. Regularnie sprawdzać stan wskaźnika zadziałania – czerwony kolor sygnalizuje sprawność bezpiecznika.

FAQ

• Czym różni się charakterystyka gG od gL? Charakterystyka gG zapewnia szybką reakcję na zwarcia i umiarkowaną ochronę przed przeciążeniem, podczas gdy gL charakteryzuje się wolniejszym działaniem i dedykowana jest głównie do ochrony kabli przed trwałym przeciążeniem.
• Czy wkładkę można stosować w instalacjach DC? Tak, wkładka NH00 63A gG przeznaczona jest do pracy w układach prądu stałego do 250V – odpowiednia do zasilaczy, systemów solarnych i baterii akumulatorów.
• Jak rozpoznać, że bezpiecznik zadziałał? Zadziałanie sygnalizowane jest zmianą koloru wskaźnika z czerwonego na biały, co ułatwia szybką lokalizację awarii w rozdzielnicy.
