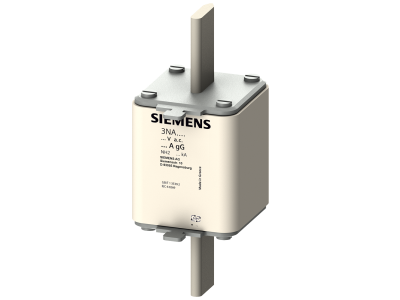

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 355 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3254 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH2 o prądzie znamionowym 355 A i charakterystyce gG to kluczowy element selektywnej ochrony instalacji elektrycznych. Przeznaczona do pracy z napięciem znamionowym AC 500 V i DC 440 V, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami, odłączając uszkodzony obwód bez wpływu na pozostałą część instalacji.

• Prąd znamionowy 355 A: Wysoka obciążalność prądowa – idealna do zabezpieczania głównych rozdzielnic i obwodów o dużym obciążeniu.
• Charakterystyka gG: Szybkie działanie w przypadku zwarć i przeciążeń, zapewniające maksymalną ochronę przewodów i odbiorników.
• Napięcie znamionowe AC 500 V / DC 440 V: Kompatybilność z szerokim zakresem instalacji przemysłowych i energetycznych, zarówno prądu przemiennego, jak i stałego.
• Wielkość NH2: Standardowy rozmiar dla wysokoprądowych instalacji, kompatybilny z podstawami bezpiecznikowymi NH2.
• Selektywna ochrona: Zapobiega niepotrzebnym awariom całej instalacji poprzez precyzyjne wyłączenie tylko uszkodzonego obwodu.

Zgodność z Normami

Wkładka bezpiecznika spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1 dotyczących wkładek topikowych niskonapięciowych. Posiada oznaczenie CE i jest zgodna z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznika NH2 355 A gG znajduje zastosowanie w instalacjach wymagających wysokiej selektywności ochrony.

• Główne rozdzielnice w budynkach przemysłowych i komercyjnych.
• Ochrona obwodów zasilających maszyny i urządzenia o dużym poborze mocy.
• Instalacje energetyczne w energetyce zawodowej i odnawialnej.
• Szafy rozdzielcze w zakładach produkcyjnych i centrach danych.

Wskazówki Montażowe

Montaż wkładki bezpiecznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia w chronionym obwodzie. Przed montażem upewnić się, że prąd znamionowy wkładki jest zgodny z projektem instalacji. Wkładkę należy umieścić w dedykowanej podstawie NH2, upewniając się o prawidłowym osadzeniu. Po montażu przeprowadzić testy działania, weryfikując poprawność wyłączenia w przypadku zwarcia. Wymianę wkładki przeprowadzać wyłącznie przy wyłączonym zasilaniu.

FAQ

• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG zapewnia szybkie działanie w przypadku zwarć i przeciążeń, chroniąc przewody przed przepaleniem. Charakterystyka gM jest przeznaczona głównie do ochrony silników i charakteryzuje się wolniejszym działaniem, aby uniknąć niepotrzebnych wyłączeń.
• Czy wkładka NH2 355 A jest kompatybilna z podstawami innych producentów? Tak, wkładki NH są standardem znormalizowanym, co zapewnia kompatybilność z podstawami różnych producentów, pod warunkiem zgodności z normą PN-EN 60269.
• Jak dobrać odpowiednią wkładkę bezpiecznikową do instalacji? Dobór wkładki powinien być wykonany na podstawie obliczeń prądów zwarciowych i przeciążeniowych w instalacji, zgodnie z projektem elektroinstalacji. Wartość prądu znamionowego powinna być zgodna z maksymalnym obciążeniem chronionego obwodu.
