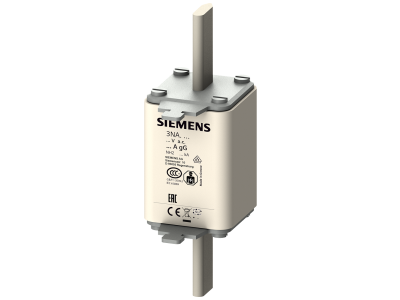

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 250 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3244 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy w systemie NH2 o prądzie znamionowym 250A (typ gG) to kluczowy element selektywnej ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Zapewnia bezpieczne odłączenie obwodu w przypadku nieprawidłowości, chroniąc osoby, urządzenia i całą sieć zasilającą. Przystosowana do napięcia przemiennego 500V AC oraz stałego 440V DC, stanowi niezawodne rozwiązanie w systemach energetycznych, przemysłowych i rozdzielniach głównych.

• Prąd znamionowy 250A: Zapewnia skuteczną ochronę obwodów o wysokim obciążeniu, typowe zastosowanie w instalacjach przemysłowych i energetycznych.
• Charakterystyka gG (pełnozakresowa): Chroni zarówno przed zwarciami, jak i przeciążeniami, zapewniając pełną ochronę całego spektrum awarii.
• Napięcia znamionowe 500V AC / 440V DC: Uniwersalność zastosowań – praca w sieciach jednofazowych i trójfazowych, a także w układach prądu stałego.
• System NH2: Standardowa wielkość wkładek NH o wysokiej wytrzymałości mechanicznej, łatwa wymiana i montaż w podstawach bezpiecznikowych NH.
• Selektywna ochrona: Umożliwia precyzyjne zabezpieczenie określonych odcinków instalacji, minimalizując ryzyko nieplanowanych wyłączeń.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania normy PN-EN 60269-1 (DIN VDE 0636) dotyczącej bezpieczników niskonapięciowych. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH2 o prądzie 250A znajdują zastosowanie w instalacjach wymagających wysokiego poziomu niezawodności i selektywności ochrony.

• Główne i pomocnicze rozdzielnice w zakładach przemysłowych – ochrona kabli zasilających maszyny i urządzenia.
• Instalacje energetyczne – zabezpieczanie linii kablowych i szyn zbiorczych w stacjach transformatorowych.
• Systemy zasilania awaryjnego (UPS) – ochrona obwodów krytycznych.
• Rozdzielnie budynków wielkopowierzchniowych – zabezpieczanie głównych obwodów zasilających.
• Przemysł ciężki – ochrona silników, napędów i innych odbiorników o wysokim prądzie rozruchowym.

Wskazówki Montażowe

Montaż wkładek bezpiecznikowych NH2 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Wymiana wkładki następuje przez wyjęcie starej wkładki z podstawy bezpiecznikowej i włożenie nowej – należy upewnić się, że prąd znamionowy wkładki jest zgodny z projektem instalacji. Podstawy bezpiecznikowe muszą być odpowiednio dobrane do wielkości NH2. Po montażu należy sprawdzić poprawność połączenia i brak luzów. Nigdy nie stosować wkładek o wyższych parametrach niż przewidziane w instalacji – grozi to uszkodzeniem urządzeń lub pożarem.

FAQ

• Jaką rolę pełni charakterystyka gG? Charakterystyka gG oznacza, że wkładka chroni zarówno przed zwarciami (szybkie działanie), jak i przeciążeniami (działanie opóźnione). Jest to najczęściej wybierana charakterystyka w instalacjach przemysłowych.
• Czy wkładka działa w obwodach prądu stałego? Tak, wkładka jest przystosowana do pracy przy napięciu stałym do 440V, co pozwala na jej stosowanie w układach sterowania, zasilania gwarantowanego i innych zastosowaniach DC.
• Jakie są zalety systemu NH? System NH wyróżnia się wysoką wytrzymałością mechaniczną, łatwością wymiany wkładek, szerokim zakresem prądów znamionowych i niezawodnością w instalacjach o wysokim obciążeniu.
