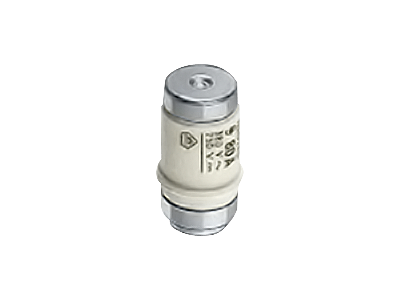

Wkładka topikowa NEOZED, D02, 35 A, gG, Un AC: 400 V, Un DC: 250 V | 5SE2335 Siemens

Opis i Kluczowe Cechy

Wkładka topikowa NEOZED D02 35 A z charakterystyką gG stanowi niezawodne zabezpieczenie obwodów elektrycznych przed skutkami zwarć i przeciążeń. Przeznaczona do pracy w sieciach przemiennych (AC) o napięciu znamionowym 400 V oraz stałych (DC) do 250 V. Cynowane nakładki stykowe zapewniają niski opór kontaktowy i odporność na korozję, co gwarantuje długotrwałą niezawodność połączeń.

• Charakterystyka gG: Szybkie działanie – topik przerywa obwód w przypadku zarówno lekkich przeciążeń, jak i zwarć, chroniąc instalację i odbiorniki.
• Napięcie znamionowe AC 400 V / DC 250 V: Kompatybilna z szerokim zakresem instalacji niskonapięciowych, w tym przemysłowymi i budynkowymi.
• Cynowane nakładki stykowe: Zapewniają niski opór elektryczny i odporność na utlenianie, co minimalizuje straty energetyczne i wydłuża żywotność wkładki.
• Obudowa D02: Standardowy rozmiar modułowy, kompatybilny z podstawkami NEOZED i innymi gniazdami topikowymi tej klasy.
• Prąd znamionowy 35 A: Optymalny dla zabezpieczenia obwodów o średnim obciążeniu, takich jak silniki, grzejniki lub linie zasilające gniazd wtykowych.

Zgodność z Normami

Wkładka topikowa NEOZED D02 35 A gG spełnia wymagania normy PN-EN 60269-1 oraz międzynarodowych standardów IEC 60269. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki topikowe NEOZED D02 znajdują zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz instalacjach przemysłowych i budynkowych, gdzie wymagane jest skuteczne zabezpieczenie obwodów.

• Zabezpieczenie obwodów zasilających silniki, pompy lub wentylatory w instalacjach przemysłowych.
• Ochrona linii zasilających gniazda wtykowe w budynkach mieszkalnych i biurowych.
• Stosowanie w układach sterowania maszyn i urządzeń wymagających niezawodnej ochrony przed zwarciami.
• Wyposażenie rozdzielnic budowlanych i montażowych w instalacjach tymczasowych.

Wskazówki Montażowe

Montaż wkładek topikowych powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy osadzić w odpowiedniej podstawce NEOZED lub gnieździe topikowym, upewniając się, że styki są czyste i prawidłowo ułożone. Po montażu należy sprawdzić poprawność połączeń i przeprowadzić test zwarciowy zgodnie z wymaganiami normy PN-HD 60364-6. Nigdy nie stosować wkładek o niższym prądzie znamionowym niż wymagany przez obwód.

FAQ

• Czym różni się charakterystyka gG od gL? Charakterystyka gG zapewnia ochronę zarówno przed zwarciami, jak i lekkimi przeciążeniami, podczas gdy gL jest wolniejsza i przeznaczona głównie do ochrony kabli i przewodów przed długotrwałymi przeciążeniami.
• Czy wkładka jest kompatybilna z podstawkami innych producentów? Tak, obudowa D02 jest standardem przemysłowym, dzięki czemu wkładki NEOZED są kompatybilne z większością podstaw topikowych o tej samej klasie.
• Jak dobrać prąd znamionowy wkładki do obwodu? Prąd znamionowy wkładki powinien być dobrany zgodnie z obciążeniem ciągłym i chwilowym obwodu. Zaleca się stosowanie wkładek o prądzie znamionowym nie niższym niż 1,25-krotność prądu znamionowego chronionego odbiornika.
