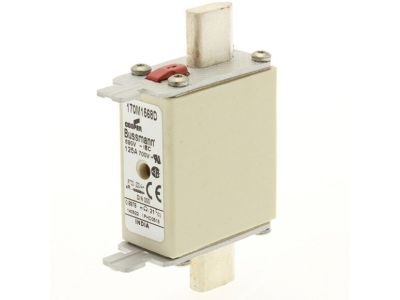

Wkładka bezpiecznikowa, szybka 125A,690aR,DIN 000,podwójny wskaźnik | 170M1568D Eaton

Alternatywny kod produktu: 170M1568D

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa szybka o symbolu 170M1568D przeznaczona jest do ochrony układów półprzewodnikowych. Dzięki prądowi znamionowemu 125 A oraz napięciu AC 690 V zapewnia bezpieczną pracę w obwodach o dużym obciążeniu – minimalizuje ryzyko uszkodzenia elementów mocy podczas zwarć. Wykonana w standardzie DIN 000, wyposażona w podwójny wskaźnik (kombinacja wskaźnika optycznego i wskaźnika typu T dla mikroprzełącznika) umożliwia sygnalizację zadziałania. Korpus prostopadłościenny z zaciskami nożowymi i nieizolowanymi uchwytami ułatwia montaż w podstawach bezpiecznikowych zgodnych z normą DIN 43620.

• Prąd znamionowy 125 A: gwarantuje skuteczne zabezpieczenie obwodów o znacznym obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie AC 690 V: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu roboczym.
• Charakterystyka aR: szybkie działanie dostosowane do ochrony półprzewodników – ogranicza energię przepływu prądu zwarciowego.
• Zdolność wyłączania 200 kA: skutecznie przerywa nawet bardzo wysokie prądy zwarciowe, chroniąc dalsze elementy układu.
• Podwójny wskaźnik (optyczny + T dla mikroprzełącznika): umożliwia zdalną sygnalizację zadziałania oraz wizualną kontrolę stanu wkładki.

Zgodność z Normami

Wkładka bezpiecznikowa 170M1568D spełnia wymagania norm DIN 43620 oraz IEC 60269-4. Oznacza to zgodność z europejskimi standardami dla bezpieczników przemysłowych oraz certyfikację CE. Producent deklaruje parametry zgodne z przytoczonymi normami.

Zastosowanie

Dzięki charakterystyce aR i wysokiej zdolności wyłączania wkładka przeznaczona jest przede wszystkim do ochrony układów półprzewodnikowych w energetyce i automatyce przemysłowej.

• Zabezpieczenie diod, tyrystorów, tranzystorów IGBT w prostownikach i falownikach.
• Ochrona obwodów zasilania impulsowego oraz zasilaczy UPS.
• Stosowanie w szafach sterowniczych i rozdzielnicach wymagających szybkiego odcięcia prądu zwarciowego.
• Element zabezpieczenia w układach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Wkładkę montuje się w odpowiedniej podstawie bezpiecznikowej zgodnej z DIN 43620, rozmiar 000. Przekrój przewodów należy dobrać do obciążenia wynikającego z prądu znamionowego 125 A. Po zamontowaniu sprawdzić stan wskaźników – podwójny wskaźnik powinien być czytelny.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak. Wyposażono ją w podwójny wskaźnik: optyczny (wizualne wskazanie przepalenia) oraz wskaźnik typu T umożliwiający współpracę z mikroprzełącznikiem do zdalnej sygnalizacji.
• Jaka jest charakterystyka czasowo-prądowa? Wkładka ma charakterystykę aR – szybkie działanie zaprojektowane do ochrony półprzewodników. Nie jest przeznaczona do zabezpieczania kabli i silników (tam stosuje się charakterystyki gG/gL).
• Jakie akcesoria są dostępne? Producent oferuje mikroprzełączniki 170H0238 oraz 170H0236, montowane na wskaźniku typu T, umożliwiające zdalne odczytywanie stanu wkładki w systemach automatyki.
