Wkładka bezpiecznikowa ST10PV 10x38 10A 1000VDC | 87.755 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa ST10PV 10x38 10A (symbol 87.755) to wysokiej jakości wkładka cylindryczna gPV zaprojektowana specjalnie do zabezpieczeń ogniw fotowoltaicznych. Przeznaczona do pracy w obwodach prądu stałego o napięciu znamionowym do 1000VDC. Wykonana zgodnie z normą IEC/EN 60269-6, charakteryzuje się zwłocznym działaniem i wysoką zdolnością wyłączania prądów zwarciowych dzięki specjalnej konstrukcji tłumika kwarcowego.

• Napięcie znamionowe 1000VDC: Zapewnia bezpieczną pracę w instalacjach fotowoltaicznych wysokonapięciowych, w tym w układach stringowych i centralnych falowników.
• Prąd znamionowy 10A: Optymalny dobór dla zabezpieczeń pojedynczych stringów ogniw fotowoltaicznych o średnich mocach.
• Typ zwłoczny gPV: Chroni urządzenia półprzewodnikowe (falowniki, optymalizatory) przed uszkodzeniem podczas przeciążeń i zwarć, z opóźnieniem zapobiegającym niepotrzebnym wyłączeniom przy krótkotrwałych przeciążeniach.
• Konstrukcja tłumika kwarcowego: Zapewnia efektywne gaszenie łuku elektrycznego i ograniczenie prądu zwarcia, co minimalizuje ryzyko uszkodzeń instalacji i zwiększa bezpieczeństwo.

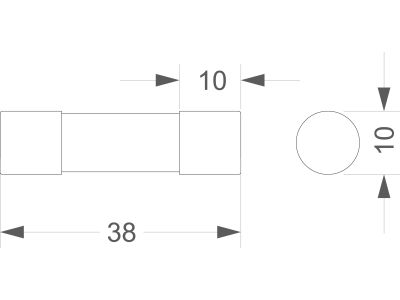

• Średnica 10x38 mm: Standardowy rozmiar wkładki cylindrycznej, kompatybilny z szeroką gamą gniazd bezpiecznikowych.

Zgodność z Normami

Wkładka bezpiecznikowa ST10PV spełnia wymagania normy IEC/EN 60269-6 dotyczącej bezpieczników niskonapięciowych do zastosowań fotowoltaicznych. Posiada deklarację zgodności CE, potwierdzającą jej bezpieczeństwo i niezawodność w eksploatacji.

Zastosowanie

Wkładka bezpiecznikowa ST10PV 10x38 10A znajduje zastosowanie w instalacjach fotowoltaicznych jako element zabezpieczający ogniwa, stringi i falowniki przed przeciążeniami oraz zwarciami.

• Zabezpieczenie pojedynczych stringów ogniw fotowoltaicznych w układach o napięciu do 1000VDC.
• Ochrona falowników i optymalizatorów mocy w instalacjach PV o dużej mocy.
• Stosowanie w centralnych układach zabezpieczeń w rozdzielniach fotowoltaicznych.
• Użycie w systemach monitoringu i zabezpieczeń łańcuchów ogniw.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy instalować w dedykowanym gnieździe bezpiecznikowym zgodnym ze standardem 10x38, dbając o odpowiednie napięcie robocze i prąd znamionowy. Przed montażem sprawdzić stan styków i gniazda. Nie należy przekraczać parametrów znamionowych wkładki. Po montażu należy przeprowadzić próbę zwarciową zgodnie z procedurami producenta instalacji fotowoltaicznej.

FAQ

• Czy wkładka ST10PV nadaje się do instalacji AC? Nie – wkładka zaprojektowana jest wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 1000VDC.
• Jakie są główne zalety tłumika kwarcowego? Tłumik kwarcowy gwarantuje efektywne gaszenie łuku elektrycznego, ogranicza prąd zwarcia i zwiększa trwałość wkładki dzięki precyzyjnemu podziałowi i chłodzeniu łuku.
• Czy wkładka może być stosowana w instalacjach hybrydowych? Tak, pod warunkiem że napięcie robocze nie przekracza 1000VDC i zastosowano odpowiednie zabezpieczenia po stronie DC.
