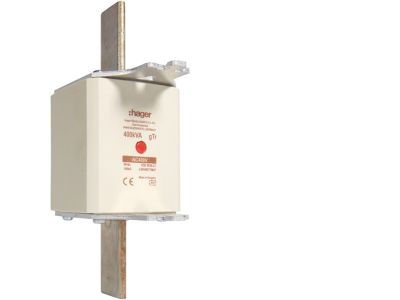

Wkładka bezpiecznikowa nożowa NH4a wskaźnik podwójny uchwyt nieizolowany gTr 577A 400VAC | LNH40577M4T Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH4a typu gTr o oznaczeniu LNH40577M4T przeznaczona jest do zabezpieczania obwodów o napięciu znamionowym 400VAC i prądzie 577A. Dzięki charakterystyce zwłocznej (gTr) idealnie nadaje się do ochrony transformatorów oraz innych odbiorników o dużym prądzie rozruchowym. Wyposażona w podwójny wskaźnik przepalenia, umożliwia szybką identyfikację zadziałania.

• Prąd znamionowy 577 A: Zapewnia niezawodne zabezpieczenie w obwodach o bardzo dużym obciążeniu, minimalizując ryzyko przeciążeń i zwarć.
• Napięcie 400 VAC: Przystosowana do pracy w sieciach niskiego napięcia prądu przemiennego, zapewniając bezpieczną izolację i zdolność wyłączania.
• Charakterystyka gTr (zwłoczna): Opóźnione zadziałanie pozwala na przepuszczenie wysokich prądów rozruchowych transformatorów i silników bez wywoływania zbędnych wyłączeń.
• Podwójny wskaźnik przepalenia: Wizualna sygnalizacja stanu wkładki z dwóch stron ułatwia diagnostykę i skraca czas przeglądów.
• Wykonanie NH4a z uchwytem nieizolowanym: Standardowy rozmiar wkładki nożowej umożliwia montaż w dedykowanych podstawach NH4a, a nieizolowany uchwyt ułatwia manipulację (przy zachowaniu środków bezpieczeństwa).

Zgodność z Normami

Wkładka bezpiecznikowa nożowa NH4a produkowana jest zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Konstrukcja i parametry są zgodne z obowiązującymi standardami dla wkładek bezpiecznikowych przemysłowych.

Zastosowanie

Dzięki charakterystyce zwłocznej gTr i wysokiemu prądowi znamionowemu wkładka LNH40577M4T znajduje zastosowanie w:

• Zabezpieczaniu transformatorów energetycznych – ochrona przed zwarciami i przeciążeniami przy jednoczesnym przepuszczeniu prądów magnesujących.
• Ochronie obwodów zasilających silniki elektryczne o wysokim prądzie rozruchowym.
• Rozdzielnicach głównych i przemysłowych w sieciach niskiego napięcia – zapewnienie selektywności i bezpieczeństwa instalacji.
• Aplikacjach wymagających redundancji sygnalizacji stanu przepalenia (podwójny wskaźnik).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH4a zamontowanej na szynie TH35 lub płycie montażowej. Przed montażem sprawdzić stan styków i dokręcić śruby podstawy zgodnie z momentem podanym w dokumentacji producenta. Przewody przyłączane do podstawy muszą mieć przekrój dobrany do prądu znamionowego 577 A. Po wymianie wkładki upewnić się, że wskaźnik jest widoczny i nieuszkodzony.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wkładka LNH40577M4T wyposażona jest w podwójny wskaźnik mechaniczny (widoczny z obu stron), który sygnalizuje zadziałanie bezpiecznika. Pozwala to na szybką identyfikację przepalonej wkładki bez konieczności wyjmowania jej z podstawy.
• Jaka jest charakterystyka czasowo-prądowa bezpiecznika (gTr)? Charakterystyka gTr oznacza wkładkę zwłoczną przeznaczoną do zabezpieczania transformatorów i odbiorników o dużym prądzie rozruchowym. Prąd znamionowy wynosi 577 A, a napięcie 400 VAC – dokładne krzywe prąd-czas należy sprawdzić w karcie katalogowej producenta.
• Czy wkładkę można montować w dowolnej podstawie NH4a? Wkładka jest zgodna ze standardowymi podstawami NH4a z uchwytami nieizolowanymi. Należy upewnić się, że podstawa jest przystosowana do prądu 577 A i napięcia 400 VAC. Montaż i wymiana powinny odbywać się przy odłączonym napięciu.
