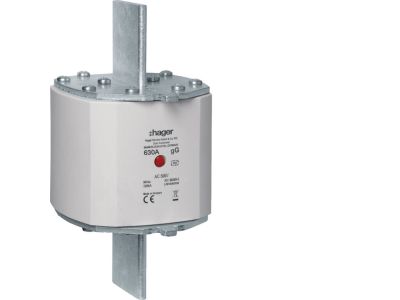

Wkładka bezpiecznikowa nożowa NH4a wskaźnik podwójny uchwyt nieizolowany gG 630A 500VAC | LNH40630M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH4a o symbolu LNH40630M to element zabezpieczający o wysokiej obciążalności prądowej 630 A i napięciu znamionowym 500 V AC. Charakterystyka gG zapewnia ochronę przewodów i urządzeń przed skutkami przeciążeń oraz zwarć w instalacjach przemysłowych. Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt ułatwiający wymianę pod napięciem (przy zachowaniu środków ostrożności). Szerokość modułu nie dotyczy – wkładka przeznaczona do standardowych podstaw bezpiecznikowych NH.

• Prąd znamionowy 630 A: Gwarantuje bezpieczną pracę w obwodach o bardzo dużym obciążeniu, np. w rozdzielnicach głównych zakładów przemysłowych – bez ryzyka przegrzania wkładki w warunkach normalnej pracy.
• Napięcie znamionowe 500 V AC: Przystosowana do sieci trójfazowych o napięciu międzyprzewodowym do 500 V, co pokrywa standardowe zastosowania w Europie (np. 400 V) z zapasem bezpieczeństwa.
• Charakterystyka gG: Uniwersalna charakterystyka wyłączeniowa do ochrony kabli i urządzeń – łączy selektywność przy przeciążeniach z szybkim działaniem przy dużych prądach zwarciowych.
• Podwójny wskaźnik zadziałania: Dwa wyraźne wizualne sygnały (np. czerwony pasek lub wypchnięcie) informują o przepaleniu wkładki, co ułatwia szybkie zidentyfikowanie uszkodzonej fazy bez demontażu.
• Uchwyt nieizolowany: Umożliwia chwytanie i wymianę wkładki w podstawie bezpiecznikowej; przeznaczony do obsługi w warunkach odłączenia napięcia (zgodnie z przepisami BHP) – nie stanowi izolacji ochronnej.

Zgodność z Normami

Wkładka bezpiecznikowa NH4a gG 630A 500VAC została zaprojektowana zgodnie z ogólnymi wymaganiami europejskich norm dotyczących bezpieczników niskiego napięcia (seria DIN/EN). Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności. Konkretne numery norm nie zostały podane w danych producenta – przy montażu i eksploatacji należy stosować się do krajowych przepisów oraz wytycznych dla bezpieczników nożowych.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH4a znajduje zastosowanie przede wszystkim w przemyśle, energetyce oraz w dużych obiektach komercyjnych jako główne zabezpieczenie obwodów. Dzięki wysokiemu prądowi 630 A i charakterystyce gG sprawdza się w roli zabezpieczenia wstępnego oraz ochrony kabli.

• Zabezpieczenie główne w rozdzielnicach głównych i podrozdzielniach przemysłowych (do 630 A).
• Ochrona linii kablowych i szynowych w halach produkcyjnych, magazynach i centrach danych.
• W układach zasilania maszyn i urządzeń o dużym poborze prądu (piece, sprężarki, transformatory).
• Jako element zapasowy/selektywny w systemach rozdzielczych niskiego napięcia.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed ponownym załączeniem. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH4a (zgodnie z wymiarami normy DIN 43620). Uchwyt nieizolowany służy do chwytania – nie wolno go używać jako izolacji. Przekrój przewodów przyłączeniowych oraz moment dokręcania śrub zacisków w podstawie należy dobrać zgodnie z dokumentacją producenta podstawy. Przed montażem sprawdzić stan techniczny wkładki (brak pęknięć, widoczne oznaczenia).

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wyposażona jest w podwójny wskaźnik zadziałania (mechaniczny) – po przepaleniu bezpiecznika zmienia się widoczny element (np. czerwony trzonek), co ułatwia lokalizację uszkodzonej fazy bez użycia miernika.
• Jaka jest charakterystyka czasowo-prądowa? Gwarantuje ochronę? Charakterystyka gG oznacza uniwersalne zabezpieczenie kabli i urządzeń – reaguje zarówno na przeciążenia (z opóźnieniem), jak i na zwarcia (szybko). Dla prądu 630 A i napięcia 500 V AC zapewnia skuteczną ochronę w typowych warunkach przemysłowych.
• Czy można stosować wkładkę LNH40630M w podstawach innych niż NH4a? Wkładka jest przeznaczona wyłącznie do podstaw bezpiecznikowych z serii NH4a zgodnych z normą DIN 43620 (rozstaw noży, długość, średnica). Stosowanie w innych podstawach grozi niewłaściwym kontaktem i przegrzaniem.
