Wkładka bezpiecznikowa nożowa NH4 podstawa śrubowa wskaźnik podwójny, gG 1250A 500VAC | LNH41250SM Hager

Opis i Kluczowe Cechy

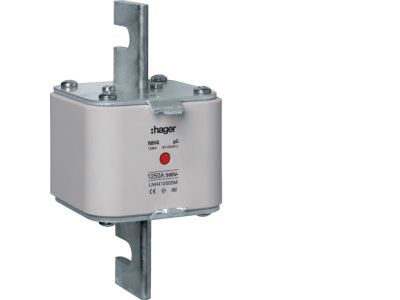

Wkładka bezpiecznikowa nożowa oznaczona symbolem LNH41250SM, w rozmiarze NH4, została zaprojektowana do pracy w podstawach śrubowych. Charakteryzuje się prądem znamionowym 1250 A oraz napięciem 500 V AC, co pozwala na bezpieczne zabezpieczanie obwodów o dużym obciążeniu przed skutkami przeciążeń i zwarć. Wyposażona w podwójny wskaźnik optyczny ułatwiający szybkie zlokalizowanie przepalonej wkładki bez konieczności demontażu.

• Prąd znamionowy 1250 A: Zapewnia skuteczną ochronę w instalacjach wymagających wysokiej zdolności przewodzenia prądu, minimalizując ryzyko przegrzania w warunkach normalnej pracy.
• Napięcie znamionowe 500 V AC: Umożliwia stosowanie w sieciach niskiego napięcia o podwyższonych parametrach, typowych dla zastosowań przemysłowych.
• Charakterystyka gG: Ogólnego przeznaczenia – wkładka bezpiecznikowa o charakterystyce zwłocznej i zwarciowej, odpowiednia do ochrony kabli, transformatorów i silników.
• Podwójny wskaźnik stanu: Dwa niezależne sygnalizatory przepalenia ułatwiają szybką diagnostykę i skracają czas przestoju instalacji.
• Rozmiar NH4: Standardowy wymiar wkładek nożowych zgodny z popularnymi podstawami śrubowymi, co upraszcza wymianę i zapewnia kompatybilność mechaniczną.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z europejskimi standardami dla wkładek bezpiecznikowych niskiego napięcia. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa obowiązujących na rynku Unii Europejskiej. Wkładka przeznaczona jest do montażu w podstawach spełniających odpowiednie normy dotyczące aparatury rozdzielczej.

Zastosowanie

Wkładka bezpiecznikowa LNH41250SM znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach przemysłowych, gdzie wymagana jest wysoka selektywność oraz niezawodność zabezpieczeń. Dzięki charakterystyce gG sprawdza się w obwodach o mieszanym obciążeniu rezystancyjno-indukcyjnym.

• Zabezpieczenie przeciążeniowe i zwarciowe linii kablowych w zakładach produkcyjnych.
• Ochrona transformatorów średniej i dużej mocy przed skutkami zwarć.
• Zabezpieczenie silników elektrycznych o wysokim prądzie rozruchowym, np. pomp, wentylatorów.
• Stosowanie w rozdzielnicach głównych budynków użyteczności publicznej i obiektów przemysłowych jako wkładka wyjściowa.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Należy zastosować właściwą podstawę bezpiecznikową (typ NH4, podstawa śrubowa) oraz dokręcić wkładkę zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 1250 A oraz warunków zwarciowych w instalacji. Przed pracami sprawdzić brak napięcia za pomocą certyfikowanego miernika.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wyposażona jest w podwójny wskaźnik optyczny (mechaniczny) widoczny z zewnątrz, który sygnalizuje przepalenie wkładki bez konieczności jej wyjmowania.
• Jaki stopień ochrony ma sama wkładka? Stopień ochrony wkładki zależy od zastosowanej podstawy i obudowy. Sama wkładka nie ma określonego IP – informację o ochronie obudowy należy sprawdzić w karcie podstawy.
• Do jakich prądów zwarciowych jest przystosowana? Wkładka gG 1250A posiada zdolność wyłączania prądów zwarciowych zgodną z normą dla swojego rozmiaru. Dokładne wartości udarowego prądu zwarciowego podane są w dokumentacji technicznej producenta – zalecamy sprawdzenie karty katalogowej.
