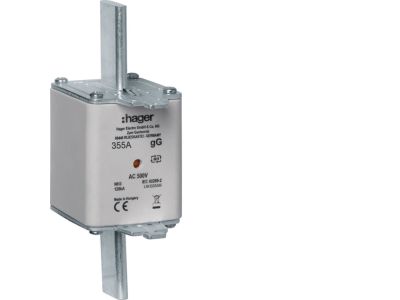

Wkładka bezpiecznikowa nożowa NH3C wskaźnik podwójny uchwyt nieizolowany gG 335A 500VAC | LNH3355M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH3C o symbolu LNH3355M to element zabezpieczeniowy przeznaczony do ochrony obwodów przemysłowych i energetycznych przed przeciążeniami oraz zwarciami. Wyposażona w podwójny (kombinowany) wskaźnik zadziałania oraz nieizolowany uchwyt nożowy, zapewnia łatwą kontrolę stanu w rozłącznikach z okienkiem kontrolnym. Prąd znamionowy 335 A i napięcie 500 V AC gwarantują bezpieczną pracę w instalacjach o dużym obciążeniu.

• Prąd znamionowy 335 A: Pozwala zabezpieczać odbiory o znacznym poborze mocy bez ryzyka przegrzania lub przedwczesnego wyłączenia.
• Napięcie pracy 500 V AC: Dostosowane do sieci niskiego napięcia (nN) w środowisku przemysłowym.
• Charakterystyka gG (zwłoczna): Zapewnia ochronę przewodów i urządzeń przed skutkami przeciążeń i zwarć – uniwersalne zastosowanie w rozdzielnicach głównych.
• Podwójny (kombinowany) wskaźnik zadziałania: Sygnalizuje przepalenie wkładki zarówno od góry (widoczny przy braku osłon), jak i od czoła korpusu (widoczny w okienku kontrolnym rozłącznika), co ułatwia szybką diagnostykę.
• Nieizolowany uchwyt nożowy: Zapewnia kompatybilność z typowymi podstawami NH3C i rozłącznikami bezpiecznikowymi, a jednocześnie wymaga zachowania ostrożności podczas manipulacji – montaż tylko po odłączeniu napięcia.

Zgodność z Normami

Wkładka bezpiecznikowa LNH3355M została zaprojektowana zgodnie z europejskimi standardami dotyczącymi bezpieczników nożowych niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z wymogami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Ze względu na uniwersalność konstrukcji przeznaczona jest do współpracy z podstawami i rozłącznikami spełniającymi normy DIN.

Zastosowanie

Wkładka bezpiecznikowa NH3C gG 335 A znajduje zastosowanie w obwodach przemysłowych i energetycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami. Sprawdza się szczególnie w instalacjach o dużych prądach roboczych.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych (TG, TP).
• Ochrona odbiorników o wysokiej mocy, takich jak silniki, transformatory czy piece grzewcze.
• Stosowanie w rozłącznikach bezpiecznikowych z okienkiem kontrolnym – wskaźnik podwójny ułatwia szybkie zlokalizowanie przepalonej wkładki.
• Instalacje w energetyce zawodowej, zakładach produkcyjnych oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i upewnij się, że obwód nie znajduje się pod napięciem. Wkładkę należy osadzić w odpowiedniej podstawie lub rozłączniku bezpiecznikowym typu NH3C. Uchwyt nieizolowany wymaga stosowania narzędzi izolowanych podczas wkładania/wyjmowania. Przekrój przewodów zasilających oraz moment dokręcania śrub w podstawie dobieraj zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Do jakich podstaw pasuje ta wkładka? Wkładka LNH3355M przeznaczona jest do podstaw i rozłączników bezpiecznikowych typu NH3C z odpowiednimi nożami (rozstaw 37 mm). Pasuje również do rozłączników z okienkiem kontrolnym umożliwiającym obserwację wskaźnika czołowego.
• Jak działa podwójny wskaźnik zadziałania? Górny wskaźnik (na płaszczyźnie górnej) jest widoczny, gdy wkładka nie jest osłonięta, natomiast wskaźnik na płycie czołowej porcelanowego korpusu jest czytelny przez okienko kontrolne rozłącznika – sygnalizuje przepalenie niezależnie od konfiguracji osłon.
• Czy uchwyt nożowy jest izolowany? Nie, uchwyt nie posiada izolacji. Należy zachować szczególną ostrożność przy manipulacji – zawsze po odłączeniu napięcia i przy użyciu narzędzi izolowanych.
