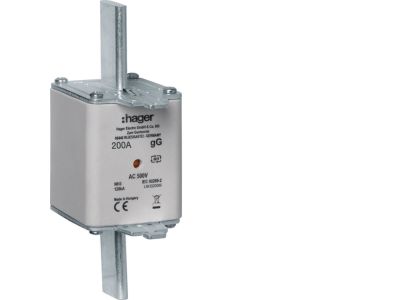

Wkładka bezpiecznikowa nożowa NH3C wskaźnik podwójny uchwyt nieizolowany gG 200A 500VAC | LNH3200M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3C o symbolu LNH3200M to wysokoprądowy element zabezpieczający z charakterystyką gG (ogólnego zastosowania), zaprojektowany dla prądu znamionowego 200 A i napięcia do 500 V AC. Wyposażona w podwójny wskaźnik przepalenia oraz nieizolowany uchwyt, umożliwia szybką identyfikację uszkodzonej wkładki i łatwą wymianę w odpowiedniej podstawie bezpiecznikowej.

• Prąd znamionowy 200 A: Zapewnia niezawodną ochronę obwodów o dużym obciążeniu, minimalizując ryzyko przeciążenia i zwarcia.
• Napięcie znamionowe 500 V AC: Przystosowany do pracy w typowych sieciach niskiego napięcia przemysłowego i budynkowego.
• Charakterystyka gG (ogólnego zastosowania): Uniwersalna krzywa wyłączenia chroni zarówno przed przeciążeniami, jak i zwarciami w obwodach o normalnym czasie trwania zwarcia.
• Podwójny wskaźnik przepalenia: Wizualna sygnalizacja z dwóch stron (przód i tył) ułatwia szybką lokalizację uszkodzonej wkładki bez konieczności demontażu.
• Nieizolowany uchwyt nożowy: Umożliwia pewne osadzenie w podstawie bezpiecznikowej oraz szybką wymianę wkładki przy użyciu narzędzi izolowanych.

Zgodność z Normami

Wkładka bezpiecznikowa NH3C spełnia wymagania europejskich norm bezpieczeństwa dla wkładek bezpiecznikowych nożowych i posiada certyfikację CE. Zaprojektowana zgodnie z obowiązującymi standardami branżowymi, co gwarantuje jej niezawodność i kompatybilność z typowymi podstawami bezpiecznikowymi NH.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH3C znajduje zastosowanie w rozdzielnicach przemysłowych, budynkowych oraz infrastrukturze technicznej jako podstawowy element zabezpieczający obwody główne i odbiorcze.

• Ochrona obwodów rozdzielnic głównych przed przeciążeniem i zwarciem.
• Zabezpieczenie linii zasilających maszyny, urządzenia i instalacje przemysłowe.
• Stosowana w instalacjach wymagających dużych prądów znamionowych, np. w halach produkcyjnych lub centrach danych.
• Jako element wymienny w bezpiecznikowych układach rozdzielczych w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy montować w odpowiedniej podstawie bezpiecznikowej (np. typu NH3) zamocowanej na szynie TH35 (DIN). Moment dokręcania śrub łączeniowych i zacisków przyjmować zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych dobrać do wartości prądu znamionowego i warunków środowiskowych.

FAQ

• Czy wkładka ma wskaźnik przepalenia? Tak, wyposażona jest w podwójny wskaźnik wizualny, który sygnalizuje przepalenie bezpiecznika z obu stron (przód i tył), co ułatwia szybką lokalizację uszkodzonego elementu bez konieczności demontażu.
• Jaka jest charakterystyka prądowa tej wkładki? Charakterystyka gG (ogólnego zastosowania) – zapewnia ochronę przed przeciążeniem i zwarciem w obwodach o normalnym czasie zwarcia, odpowiednia dla większości zastosowań przemysłowych i budynkowych.
• Czy uchwyt jest izolowany? Nie, uchwyt jest nieizolowany – przeznaczony do stosowania w bezpiecznikach nożowych z odpowiednimi osłonami oraz w rozdzielnicach zapewniających ochronę przed przypadkowym dotknięciem. Podczas wymiany należy używać narzędzi izolowanych i przestrzegać zasad bezpieczeństwa.
