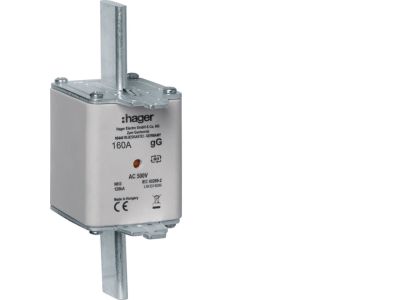

Wkładka bezpiecznikowa nożowa NH3C wskaźnik podwójny uchwyt nieizolowany gG 160A 500VAC | LNH3160M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3C o symbolu LNH3160M to element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 160 A i napięciu 500 V AC nadaje się do ochrony linii oraz odbiorników o dużym poborze mocy, zapewniając bezpieczną pracę instalacji. Charakterystyka gG (zwłoczna) umożliwia stosowanie w obwodach z prądami rozruchowymi silników, bez ryzyka przedwczesnego wyłączenia. Podwójny wskaźnik zadziałania pozwala szybko zidentyfikować przepaloną wkładkę, co skraca czas przestoju.

• Prąd znamionowy 160 A: gwarantuje niezawodne zabezpieczenie obwodów o znacznym obciążeniu, eliminując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 500 V AC: umożliwia pracę w sieciach niskiego napięcia przemysłowego i rozdzielnicach głównych.
• Charakterystyka gG (zwłoczna): odporna na krótkotrwałe przeciążenia rozruchowe, idealna do zabezpieczania silników, transformatorów i innych odbiorników o dużym prądzie początkowym.
• Podwójny wskaźnik zadziałania: widoczny z obu stron wkładki – ułatwia szybką kontrolę stanu bezpiecznika bez konieczności jego wyjmowania.
• Uchwyt nieizolowany: zapewnia pewne operowanie podczas wymiany przy zachowaniu odpowiednich procedur bezpieczeństwa (odłączenie napięcia).

Zgodność z Normami

Wkładka bezpiecznikowa nożowa LNH3160M została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami dla wkładek bezpiecznikowych (standard DIN). Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z zaleceniami producenta oraz przepisami krajowymi.

Zastosowanie

Wkładka NH3C gG 160 A znajduje zastosowanie w rozdzielnicach głównych, przemyśle oraz instalacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem. Sprawdza się wszędzie tam, gdzie występują odbiorniki o dużym poborze prądu i charakterystycznych prądach rozruchowych.

• Zabezpieczenie wejść głównych w rozdzielnicach niskiego napięcia – ochrona kabli i listew zasilających przed zwarciem.
• Ochrona silników elektrycznych o dużym prądzie rozruchowym – charakterystyka gG zapobiega wybijaniu bezpiecznika podczas startu.
• Zabezpieczanie transformatorów i prostowników w instalacjach przemysłowych, gdzie występują krótkotrwałe przeciążenia.
• Stosowanie w obwodach oświetleniowych i gniazdowych o wysokim obciążeniu (np. hale produkcyjne, magazyny) – zapewnia selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i odciążeniu obwodu. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (np. NH3) na szynie DIN lub w rozdzielnicy. Przed włożeniem sprawdzić stan techniczny styków podstawy. Moment dokręcania połączeń kablowych – zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 160 A i warunków pracy instalacji. Po zamontowaniu sprawdzić działanie wskaźnika zadziałania.

FAQ

• Co oznacza podwójny wskaźnik w tej wkładce? Wkładka wyposażona jest w dwa wskaźniki (po jednym z każdej strony), które zmieniają stan po przepaleniu bezpiecznika. Umożliwia to szybką identyfikację uszkodzonej wkładki nawet w trudno dostępnych miejscach lub przy ograniczonej widoczności.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (zwłoczna) dopuszcza krótkotrwałe przeciążenia, np. podczas rozruchu silników, podczas gdy gL jest przewidziana głównie do ochrony linii i kabli. Wkładka LNH3160M posiada charakterystykę gG, co czyni ją uniwersalną do zabezpieczania odbiorników o zmiennym poborze prądu.
• Czy uchwyt nieizolowany wymaga specjalnych narzędzi? Uchwyt jest wykonany z materiału izolacyjnego (ceramika/tworzywo), ale nie jest dodatkowo izolowany. Podczas operowania wkładką obowiązuje bezwzględne odłączenie napięcia. Do wyjmowania można użyć standardowego wyciągacza do bezpieczników NH lub rękawic izolacyjnych.
