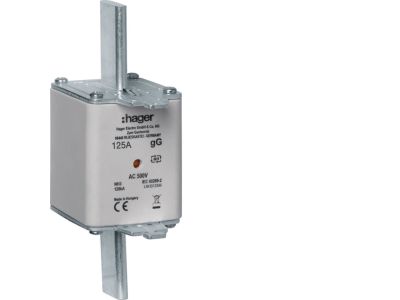

Wkładka bezpiecznikowa nożowa NH3C wskaźnik podwójny uchwyt nieizolowany gG 125A 500VAC | LNH3125M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH3C o symbolu LNH3125M została zaprojektowana do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 125 A i napięciu 500 V AC nadaje się do zastosowań w sieciach niskiego napięcia, w tym w instalacjach trójfazowych. Charakterystyka gG oraz podwójny wskaźnik zadziałania ułatwiają eksploatację i szybką lokalizację uszkodzonego bezpiecznika. Uchwyt nieizolowany umożliwia wygodną wymianę w podstawie NH3C.

• Prąd znamionowy 125 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V AC: przystosowany do sieci trójfazowych i typowych instalacji przemysłowych.
• Charakterystyka gG (ogólnego przeznaczenia): ochrona kabli i urządzeń przed przeciążeniami i zwarciami w standardowych warunkach pracy.
• Podwójny wskaźnik zadziałania: wizualna sygnalizacja przepalenia wkładki, co skraca czas lokalizacji awarii.
• Uchwyt nieizolowany: łatwe wkładanie i wyjmowanie wkładki z podstawy – wymaga bezwzględnego odłączenia napięcia przed przystąpieniem do pracy.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania stawiane bezpiecznikom nożowym stosowanym w rozdzielnicach głównych i przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH3C przeznaczona jest do ochrony obwodów elektrycznych w rozdzielnicach głównych, tablicach rozdzielczych oraz w systemach przemysłowych. Dzięki charakterystyce gG sprawdza się w obwodach o normalnych warunkach pracy.

• Ochrona obwodów głównych w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie linii kablowych przed przeciążeniem i zwarciem.
• Ochrona urządzeń takich jak silniki, transformatory, układy grzewcze (przy właściwym doborze).
• Stosowanie w instalacjach trójfazowych 400/500 V AC jako zabezpieczenie przed zwarciem.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP w zakresie eksploatacji urządzeń elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed ponownym załączeniem. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH3C. Przekrój przewodów oraz moment dokręcania śrub zaciskowych w podstawie – zgodnie z dokumentacją producenta podstawy. Ze względu na nieizolowany uchwyt, podczas wymiany używać narzędzi izolowanych i stosować środki ochrony osobistej.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wyposażono ją w podwójny wskaźnik mechaniczny, który po zadziałaniu bezpiecznika zmienia położenie, umożliwiając szybką identyfikację przepalonej wkładki bez konieczności jej wyjmowania.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy i obudowy rozdzielnicy. Sama wkładka jest elementem wewnętrznym – bezpieczeństwo zapewnia odpowiednio zaprojektowana rozdzielnica (zwykle IP2x lub wyższe).
• Czy uchwyt jest izolowany? Uchwyt wkładki jest nieizolowany, dlatego podczas wymiany należy zachować szczególną ostrożność i zawsze odłączać napięcie. Izolację zapewnia odpowiednia konstrukcja podstawy bezpiecznikowej.
