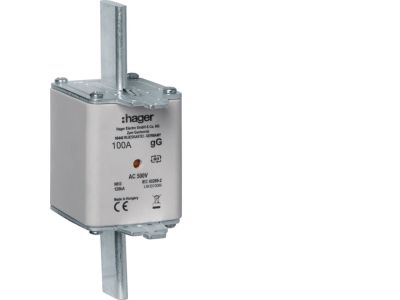

Wkładka bezpiecznikowa nożowa NH3C wskaźnik podwójny uchwyt nieizolowany gG 100A 500VAC | LNH3100M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3C o symbolu LNH3100M to bezpiecznik o charakterystyce gG, przeznaczony do ochrony przewodów i urządzeń przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 100 A i napięciu 500 VAC zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu. Wyposażona w podwójny wskaźnik zadziałania ułatwiający lokalizację przepalonej wkładki. Uchwyt nieizolowany umożliwia szybką wymianę.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniami i zwarciami.
• Napięcie znamionowe 500 VAC: Przeznaczona do instalacji przemysłowych i rozdzielnic niskiego napięcia.
• Charakterystyka gG: Zapewnia selektywną ochronę przewodów i kabli, odpowiednia do zastosowań ogólnych.
• Podwójny wskaźnik zadziałania: Ułatwia szybkie zidentyfikowanie przepalonej wkładki, co skraca czas przestoju.
• Uchwyt nieizolowany (konstrukcja NH3C): Konstrukcja nożowa ułatwia montaż w podstawach bezpiecznikowych, a uchwyt nieizolowany pozwala na pewne i szybkie operowanie.

Zgodność z Normami

Wkładka bezpiecznikowa LNH3100M jest produkowana zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania standardów DIN dotyczących aparatury modułowej. Dokładne numery norm dostępne u producenta.

Zastosowanie

Wkładka bezpiecznikowa przeznaczona do montażu w rozdzielnicach przemysłowych i bytowych, w podstawach bezpiecznikowych dla wielkości NH3C. Idealna do:

• Ochrony kabli i przewodów w instalacjach przemysłowych.
• Zabezpieczania odbiorników o dużym poborze prądu (np. silniki, piece).
• Stosowania w szafach sterowniczych i rozdzielnicach głównych.
• Jako element zabezpieczenia w systemach dystrybucji energii.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie przed przystąpieniem do prac. Wkładkę montuje się w odpowiedniej podstawie bezpiecznikowej (nie jest dołączona). Przekrój przewodów oraz moment dokręcania zacisków podstawy należy dobrać zgodnie z dokumentacją producenta podstawy. Nie wolno używać wkładek o wyższym prądzie niż znamionowy obwodu.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny, który wyraźnie sygnalizuje przepalenie wkładki.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy – sama wkładka nie ma określonego IP. W typowych podstawach bezpiecznikowych IP20.
• Czy uchwyt jest izolowany? Nie, uchwyt jest nieizolowany – wykonany z metalu. Podczas montażu i wymiany należy zachować ostrożność, bezwzględnie odłączając napięcie.
