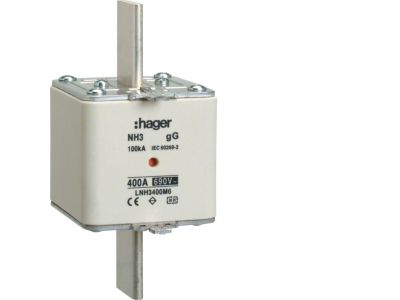

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt nieizolowany gG 400A 690VAC | LNH3400M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 o symbolu LNH3400M6 przeznaczona jest do zabezpieczania obwodów elektrycznych w instalacjach przemysłowych. Dzięki prądowi znamionowemu 400 A i napięciu 690 V AC zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w sieciach o dużym obciążeniu. Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt ułatwiający obsługę.

• Prąd znamionowy 400 A: umożliwia bezpieczne zabezpieczenie obwodów o znacznym poborze mocy, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 690 V AC: gwarantuje niezawodną pracę w instalacjach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami sieci trójfazowych.
• Charakterystyka gG: uniwersalna charakterystyka wyłączeniowa do zabezpieczania przewodów i urządzeń przed skutkami przeciążeń i zwarć.
• Podwójny wskaźnik zadziałania: ułatwia szybką identyfikację przepalonej wkładki podczas przeglądów i serwisu.
• Nieizolowany uchwyt: umożliwia bezpieczne wyjmowanie i wymianę wkładki przy użyciu odpowiednich narzędzi, przy zachowaniu zasad bezpieczeństwa.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa dla wkładek bezpiecznikowych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodne z zaleceniami producenta.

Zastosowanie

Wkładka bezpiecznikowa NH3 doskonale sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz liniach kablowych, gdzie wymagana jest niezawodna ochrona przeciwprzeciążeniowa i zwarciowa.

• Zabezpieczenie głównych obwodów zasilających w rozdzielnicach przemysłowych.
• Ochrona linii kablowych i szynowych w sieciach nn do 690 V AC.
• Stosowanie w szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Zabezpieczenie odbiorników o dużym poborze mocy w instalacjach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej NH3, dokręcając śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 400 A zgodnie z obowiązującymi normami.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik, który wizualnie informuje o przepaleniu wkładki, co ułatwia szybkie zlokalizowanie uszkodzenia.
• Jaki jest stopień ochrony (IP) tej wkładki? Wkładki bezpiecznikowe nożowe nie mają określonego stopnia ochrony IP. Ich bezpieczeństwo zapewnia montaż w podstawie bezpiecznikowej umieszczonej w rozdzielnicy o odpowiedniej klasie ochronności.
• Jaka jest charakterystyka czasowo-prądowa? Charakterystyka gG (ogólnego zastosowania) – przeznaczona do ochrony przewodów i urządzeń przed przeciążeniem i zwarciem w sieciach przemysłowych i domowych.
