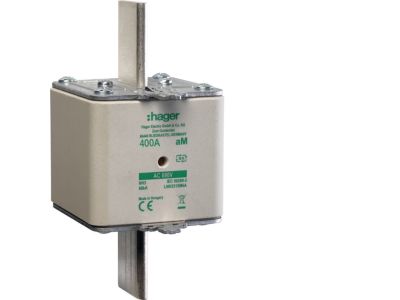

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt nieizolowany aM 400A 690VAC | LNH3400M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 (symbol LNH3400M6A) przeznaczona jest do zabezpieczania obwodów silnikowych o charakterystyce aM. Prąd znamionowy 400 A oraz napięcie 690 V AC zapewniają skuteczną ochronę w instalacjach przemysłowych o dużym obciążeniu. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki. Uchwyt nieizolowany umożliwia bezpieczne operowanie w warunkach rozdzielnicy.

• Prąd znamionowy 400 A: umożliwia zabezpieczenie obwodów o dużym poborze prądu, takich jak główne linie zasilające czy silniki dużej mocy.
• Napięcie 690 V AC: wysoka izolacja i zdolność łączeniowa dla sieci trójfazowych o napięciu międzyfazowym do 690 V.
• Charakterystyka aM: optymalna do zabezpieczania silników – wytrzymuje prądy rozruchowe, a selektywnie wyłącza zwarcia.
• Podwójny wskaźnik zadziałania: szybka wizualna kontrola stanu wkładki, skraca czas przeglądów i wymian.
• Uchwyt nieizolowany: ułatwia montaż i wymianę w podstawie bezpiecznikowej, zachowując zgodność z wymaganiami bezpieczeństwa.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania odpowiednich norm międzynarodowych oraz posiada certyfikat CE. Produkt zaprojektowany zgodnie z europejskimi standardami dla wkładek bezpiecznikowych nożowych (wielkość NH3).

Zastosowanie

Wkładka LNH3400M6A dedykowana jest do zabezpieczania obwodów z silnikami elektrycznymi, rozdzielnic przemysłowych oraz instalacji wymagających dużych prądów znamionowych. Sprawdza się w systemach automatyki i sterowania jako element zabezpieczający przed przeciążeniem i zwarciem.

• Zabezpieczanie silników elektrycznych w maszynach i urządzeniach przemysłowych.
• Ochrona głównych linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowanie w instalacjach o napięciu 690 V, typowych dla obiektów przemysłowych i energetycznych.
• Współpraca z podstawami bezpiecznikowymi NH3 w systemach bezpiecznikowych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie i odczekać do całkowitego wyładowania kondensatorów. Wkładkę wkłada się do odpowiedniej podstawy bezpiecznikowej NH3 (nie jest montowana bezpośrednio na szynie TH35). Należy upewnić się, że styki są czyste i nieuszkodzone, a wkładka jest prawidłowo osadzona. Zużyte wkładki należy wymieniać na nowe o identycznych parametrach (prąd, napięcie, charakterystyka).

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest w podwójny wskaźnik optyczny, który zmienia kolor po przepaleniu, co umożliwia szybkie zlokalizowanie uszkodzonej wkładki bez konieczności demontażu.
• Jaka jest charakterystyka działania? Charakterystyka aM (ochrona silnikowa) – odporna na prądy rozruchowe, wyłącza dopiero przy zwarciach, zapewniając selektywność.
• Czy uchwyt jest izolowany? Uchwyt jest nieizolowany – należy zachować ostrożność podczas obsługi i upewnić się, że napięcie jest wyłączone przed dotknięciem.
