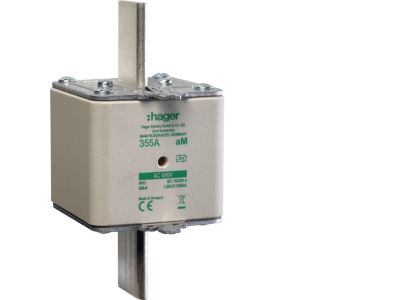

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt nieizolowany aM 355A 690VAC | LNH3355M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 LNH3355M6A o prądzie znamionowym 355 A i napięciu 690 V AC to element zabezpieczający przeznaczony do ochrony obwodów silnikowych i linii zasilających. Charakterystyka aM (zwłoczna) gwarantuje skuteczne ograniczenie prądów rozruchowych, a podwójny wskaźnik przepalenia ułatwia szybką identyfikację uszkodzonej wkładki. Uchwyt nieizolowany umożliwia pewne operowanie wyłącznie przy odłączonym napięciu – zgodnie z zasadami bezpieczeństwa. Wielkość NH3 zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi w rozdzielnicach przemysłowych.

• Prąd znamionowy 355 A: Wysoka obciążalność umożliwia zabezpieczanie odbiorników o dużym poborze mocy, takich jak silniki, transformatory czy piece przemysłowe.
• Napięcie znamionowe 690 V AC: Przeznaczona do pracy w sieciach niskiego napięcia o podwyższonym napięciu, typowo w instalacjach przemysłowych (IT, TT, TN).
• Charakterystyka aM: Bezpieczniki o charakterystyce zwłocznej – umożliwiają przepływ prądów rozruchowych bez przedwczesnego wyzwalania, jednocześnie skutecznie przerywając zwarcia.
• Podwójny wskaźnik przepalenia: Dwa niezależne wskaźniki widoczne z obu stron wkładki – szybka wizualna kontrola stanu bez konieczności demontażu.
• Uchwyt nieizolowany – wielkość NH3: Uchwyt wykonany z materiału nieizolowanego przeznaczony do obsługi wyłącznie przy wyłączonym napięciu; wymiary zgodne ze standardem NH3, pasujący do typowych podstaw bezpiecznikowych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami branżowymi dla wkładek bezpiecznikowych nożowych, zapewniając niezawodność i bezpieczeństwo w zastosowaniach przemysłowych.

Zastosowanie

Wkładka LNH3355M6A znajduje zastosowanie wszędzie tam, gdzie wymagane jest zabezpieczenie obwodów silnikowych, transformatorów oraz rozdzielnic głównych o dużym prądzie. Sprawdza się w:

• Zabezpieczeniu przeciążeniowym i zwarciowym silników elektrycznych w przemyśle (pompy, wentylatory, sprężarki).
• Ochronie linii zasilających w rozdzielnicach głównych i podrozdzielnicach w zakładach produkcyjnych.
• Stykarkach i rozłącznikach bezpiecznikowych w instalacjach napięcia 690 V AC.
• Jako element wymienny w istniejących podstawach bezpiecznikowych NH3 – szybka wymiana przy zachowaniu ciągłości pracy.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest obciążony. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej przystosowanej do wielkości NH3, zachowując wymagany moment dokręcania zacisków (zgodnie z dokumentacją podstawy). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 355 A. Uchwyt nie jest izolowany – nie dotykaj części przewodzących pod napięciem.

FAQ

• Do czego służy charakterystyka aM? Charakterystyka aM (zwłoczna) jest przeznaczona do zabezpieczania silników i odbiorników o wysokim prądzie rozruchowym. Pozwala na przepływ chwilowych przeciążeń (np. przy starcie silnika) bez wybijania, ale szybko reaguje na zwarcia.
• Jak działa podwójny wskaźnik przepalenia? Po przepaleniu wkładki wewnętrzny mechanizm wysuwa czerwony pasek po obu stronach obudowy (np. przez okienko w podstawie). Dzięki temu stan bezpiecznika jest widoczny bez dotykania go – to przyspiesza diagnostykę.
• Jaki uchwyt ma ta wkładka i czy można ją operować pod napięciem? Wkładka wyposażona jest w uchwyt nieizolowany – nie można jej wyjmować ani wkładać pod napięciem. Każda operacja wymaga odłączenia napięcia w obwodzie.
