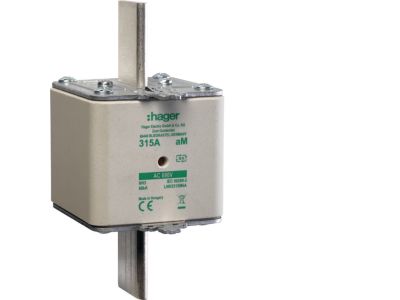

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt nieizolowany aM 315A 690VAC | LNH3315M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 z serii LNH3315M6A to wysokoprądowy element zabezpieczający przeznaczony do ochrony obwodów silnikowych i sieci przemysłowych. Dzięki charakterystyce aM (ochrona pomocnicza) i prądzie znamionowym 315 A przy napięciu 690 V AC zapewnia skuteczne odłączanie zwarć przy zachowaniu bezpieczeństwa instalacji. Wyposażona w podwójny wskaźnik przepalenia ułatwia szybką identyfikację uszkodzonej wkładki, a nieizolowany uchwyt umożliwia pewne mocowanie w podstawie bezpiecznikowej.

• Prąd znamionowy 315 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przedwczesnego zadziałania w normalnych warunkach.
• Napięcie znamionowe 690 V AC: Dopasowane do typowych napięć sieci przemysłowych, zapewnia niezawodne wyłączenie zwarć w układach trójfazowych.
• Charakterystyka aM: Przeznaczona do ochrony obwodów odbiorników o charakterze indukcyjnym (silniki, transformatory), gdzie wymagana jest zwłoka przy przeciążeniach rozruchowych.
• Podwójny wskaźnik przepalenia: Umożliwia szybkie i jednoznaczne stwierdzenie zadziałania wkładki – skraca czas diagnostyki i przestoje instalacji.
• Wielkość NH3 (nieizolowany uchwyt): Standardowy format nożowy, kompatybilny z podstawami NH3, zapewnia łatwy montaż i wymianę w szafach rozdzielczych.

Zgodność z Normami

Wkładka bezpiecznikowa LNH3315M6A została zaprojektowana zgodnie z europejskimi standardami dotyczącymi bezpieczników nożowych. Posiada oznaczenie CE i spełnia wymagania odpowiednich norm DIN VDE oraz IEC/EN dla bezpieczników o charakterystyce aM. Szczegółowe informacje o certyfikatach dostępne są u producenta.

Zastosowanie

Wkładka bezpiecznikowa NH3 znajduje zastosowanie przede wszystkim w przemysłowych układach elektroenergetycznych, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa z kontrolowaną charakterystyką czasowo-prądową. Polecana do:

• Zabezpieczania obwodów silników elektrycznych oraz rozruszników – charakterystyka aM przepuszcza prąd rozruchowy bez wyłączania.
• Ochrony rozdzielnic głównych i podrozdzielnic w zakładach przemysłowych, zwłaszcza przy napięciach do 690 V AC.
• Stosowania w układach zasilania transformatorów, pieców indukcyjnych i innych odbiorników o wysokim prądzie udarowym.
• Jako element zapasowy do wymiany w istniejących instalacjach z podstawami bezpiecznikowymi w formacie NH3.

Wskazówki Montażowe

Wkładkę bezpiecznikową nożową należy montować wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i odciążyć obwód. Montaż odbywa się w podstawie bezpiecznikowej przystosowanej do wkładek NH3. Przed założeniem wkładki sprawdzić stan styków w podstawie – muszą być czyste i nieuszkodzone. Po wsunięciu wkładki upewnić się, że uchwyt jest prawidłowo zablokowany. Przekroje przewodów przyłączeniowych do podstawy należy dobrać zgodnie z obowiązującymi normami dla prądu 315 A. W razie wątpliwości stosować się do dokumentacji technicznej producenta podstawy oraz wkładki.

FAQ

• Co oznacza podwójny wskaźnik przepalenia? Wkładka posiada dwa odrębne elementy sygnalizacyjne (np. trzpień i pole widoczne), które zmieniają położenie po zadziałaniu bezpiecznika. Dzięki temu nawet przy częściowym zaciemnieniu lub zabrudzeniu obudowy można łatwo zidentyfikować, że wkładka jest przepalona.
• Jaki jest stopień ochrony wkładki bezpiecznikowej? Sam element nie posiada przypisanego stopnia IP – jest to część składowa rozdzielnicy. W zależności od zastosowanej podstawy i obudowy, cały zestaw może osiągać stopień ochrony IP30 lub wyższy. Typowo dla aparatury montowanej w szafach przyjmuje się IP20 (ochrona przed dotknięciem palcem).
• Czy wkładka ma charakterystykę zwłoczną czy szybką? Charakterystyka aM oznacza, że wkładka jest przeznaczona do ochrony obwodów z odbiornikami o charakterze indukcyjnym (silniki, transformatory). Ma ona opóźnione działanie przy prądach przeciążeniowych, co pozwala na przepuszczenie prądów rozruchowych, ale wyłącza szybko przy zwarciu. Nie jest to ani charakterystyka gG (ogólnego stosowania), ani szybka.
