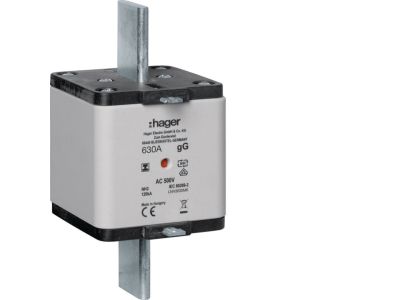

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt izolowany gG 630A 500VAC | LNH3630MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 z serii gG, oznaczona symbolem LNH3630MK, przeznaczona do zabezpieczania obwodów przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 630 A oraz napięciu 500 V AC zapewnia niezawodną ochronę w instalacjach przemysłowych o dużym obciążeniu. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki oraz izolowany uchwyt zwiększający bezpieczeństwo podczas montażu i wymiany. Szerokość modułu dla rozmiaru NH3 jest standardowa dla tej wielkości wkładek.

• Prąd znamionowy 630 A: Bezpieczne zabezpieczenie obwodów o wysokim poborze mocy, minimalizujące ryzyko przegrzania i awarii.
• Napięcie znamionowe 500 V AC: Kompatybilność z sieciami przemysłowymi i komercyjnymi, zapewniająca stabilną pracę przy pełnym obciążeniu.
• Charakterystyka gG (ogólnego przeznaczenia): Ochrona przewodów i urządzeń przed przeciążeniem i zwarciem w szerokim zakresie zastosowań.
• Podwójny wskaźnik zadziałania: Wyraźna sygnalizacja przepalenia wkładki – skraca czas lokalizacji uszkodzenia i przyspiesza przywrócenie zasilania.
• Uchwyt izolowany: Bezpieczna manipulacja wkładką pod napięciem (przy zachowaniu ostrożności), ogranicza ryzyko porażenia prądem podczas wymiany.

Zgodność z Normami

Wkładka bezpiecznikowa LNH3630MK spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami i standardami DIN dla wkładek nożowych. Przeznaczona do montażu w podstawach bezpiecznikowych zgodnych z rozmiarem NH3.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i uniwersalnej charakterystyce gG, wkładka może być stosowana w wielu gałęziach przemysłu i energetyki.

• Zabezpieczanie rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych i komercyjnych.
• Ochrona obwodów silników, transformatorów oraz urządzeń grzewczych o dużym poborze prądu.
• Stosowanie w systemach dystrybucji energii w halach produkcyjnych, magazynach i centrach danych.
• Wymiana istniejących wkładek bezpiecznikowych w instalacjach modernizowanych – zgodność z wymiarami NH3.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinna być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie od obwodu i upewnić się, że jest ono wyłączone. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej dla rozmiaru NH3, a następnie zatrzasnąć uchwyt izolowany, dokręcając go zgodnie z momentem podanym w dokumentacji technicznej producenta podstawy. Przekrój przewodów przyłączeniowych należy dobrać odpowiednio do prądu znamionowego obwodu. Nie wolno przekraczać wartości znamionowych prądu i napięcia podanych na obudowie.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak. LNH3630MK jest wyposażona w podwójny wskaźnik, który po przepaleniu wkładki wyraźnie zmienia wygląd (np. wysuwa się czerwony znacznik), co umożliwia szybką identyfikację uszkodzonej wkładki bez jej wyjmowania.
• Jaka jest charakterystyka czasowo-prądowa tej wkładki? Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka jest zaprojektowana do zabezpieczania przewodów i urządzeń przed przeciążeniem i zwarciem, z wyłączeniem ochrony silników (do tego zaleca się charakterystykę gM).
• Czy wkładkę można montować w dowolnej podstawie NH3? Tak, rozmiar NH3 jest ustandaryzowany, jednak zawsze należy upewnić się, że dana podstawa (np. o prądzie znamionowym odpowiednim dla obwodu) jest przystosowana do wkładek tego rozmiaru i napięcia.
