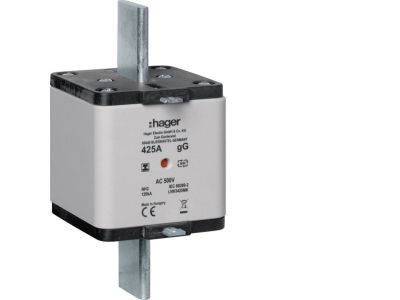

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt izolowany gG 425A 500VAC | LNH3425MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 firmy LNH (symbol LNH3425MK) przeznaczona do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Dzięki charakterystyce gG (ogólnego przeznaczenia) oraz prądowi znamionowemu 425 A zapewnia niezawodne zabezpieczenie przewodów i kabli w instalacjach o dużym obciążeniu. Napięcie znamionowe 500 V AC pozwala na stosowanie w typowych sieciach niskiego napięcia. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt ułatwiający bezpieczną obsługę.

• Charakterystyka gG (ogólnego przeznaczenia): Zabezpiecza przewody i kable przed przeciążeniem i zwarciem – idealna do ochrony odbiorników o stałym obciążeniu bez dużych prądów rozruchowych.
• Prąd znamionowy 425 A: Umożliwia bezpieczną pracę w obwodach o znacznym poborze mocy, minimalizując ryzyko niekontrolowanego wyłączenia przy obciążeniach nominalnych.
• Napięcie znamionowe 500 V AC: Odpowiada standardowym napięciom sieci nn – gwarantuje właściwą izolację i zdolność wyłączania w typowych warunkach pracy.
• Podwójny wskaźnik zadziałania: Wizualna i dodatkowa sygnalizacja przepalenia wkładki – ułatwia szybką lokalizację uszkodzonego zabezpieczenia bez demontażu.
• Izolowany uchwyt nożowy: Umożliwia bezpieczne wkładanie i wyjmowanie wkładki z podstawy NH3 bez ryzyka kontaktu z elementami pod napięciem – zwiększa bezpieczeństwo personelu serwisowego.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa LNH3425MK jest zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących bezpieczników niskiego napięcia. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i charakterystyce gG, wkładka NH3 425 A znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem.

• Zabezpieczenie głównych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Ochrona kabli energetycznych o dużym przekroju w instalacach niskiego napięcia.
• Stosowanie w polach odpływowych oraz szafach sterowniczych jako zabezpieczenie przedlicznikowe i odbiorcze.
• Zabezpieczenie odbiorników o stałym obciążeniu (piece, silniki bez dużych prądów rozruchowych, układy grzewcze).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH3 na szynie TH35 (DIN) lub w uchwycie zgodnym z systemem NH. Podczas dokręcania połączeń śrubowych stosować się do zaleceń producenta podstawy dotyczących momentu dokręcania. Przekrój przewodów doprowadzających należy dobrać zgodnie z obowiązującymi normami i prądem znamionowym zabezpieczenia (min. 425 A). Nie wolno używać wkładki o parametrach innych niż określone w projekcie instalacji.

FAQ

• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG to charakterystyka ogólnego przeznaczenia – zabezpiecza przewody i kable przed przeciążeniem i zwarciem. gM przeznaczona jest do zabezpieczania odbiorników silnikowych z dużym prądem rozruchowym. Wkładka LNH3425MK posiada charakterystykę gG.
• Czy wkładka ma wskaźnik zadziałania – jak odczytać stan? Tak, wkładka wyposażona jest w podwójny wskaźnik (zwykle czerwony/dodatkowy element). Po przepaleniu wkładki wskaźnik wysuwa się lub zmienia kolor, co można sprawdzić bez wyjmowania wkładki z podstawy. Należy pamiętać, że przed jakąkolwiek kontrolą trzeba odłączyć napięcie.
• Czy mogę stosować tę wkładkę w instalacji trójfazowej? Tak, o ile napięcie międzyfazowe nie przekracza 500 V AC. Wkładkę umieszcza się w każdej fazie obwodu. Prąd znamionowy 425 A dobiera się do obciążenia. Zawsze należy upewnić się, że zastosowana podstawa NH3 również jest przystosowana do prądu i napięcia.
