Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt izolowany gG 315A 500VAC | LNH3315MK Hager

Opis i Kluczowe Cechy

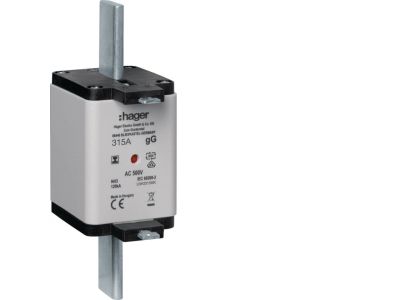

Wkładka bezpiecznikowa nożowa typu NH3 o symbolu LNH3315MK, przeznaczona do zabezpieczania obwodów przed przeciążeniem i zwarciem. Charakteryzuje się prądem znamionowym 315A oraz napięciem 500V AC, co zapewnia niezawodną ochronę w wymagających instalacjach przemysłowych. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt ułatwiający bezpieczną obsługę.

• Prąd znamionowy 315A: Gwarantuje skuteczną ochronę obwodów o dużym obciążeniu, zapobiegając przegrzaniu i uszkodzeniu instalacji.
• Napięcie znamionowe 500V AC: Dopasowana do typowych sieci niskiego napięcia, zapewnia bezpieczne odłączanie zwarć bez ryzyka powstawania łuku.
• Charakterystyka gG: Uniwersalna charakterystyka ogólnego przeznaczenia – ochrona przewodów i odbiorników w obwodach o małych i średnich prądach rozruchowych.
• Podwójny wskaźnik zadziałania: Umożliwia szybką identyfikację przepalonej wkładki, skracając czas przestoju i ułatwiając serwis.
• Izolowany uchwyt: Zapewnia bezpieczne wyjmowanie i wkładanie wkładki nawet pod napięciem (po odłączeniu obciążenia), minimalizując ryzyko porażenia.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz standardów DIN, co potwierdza oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe w obwodach prądu przemiennego.

• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Ochrona odbiorników o dużym poborze prądu – silników, transformatorów, pieców, urządzeń grzewczych.
• Stosowana w szafach sterowniczych i systemach dystrybucji energii w budynkach użyteczności publicznej oraz zakładach produkcyjnych.
• Jako wkładka zapasowa do istniejących podstaw bezpiecznikowych NH3, umożliwiająca szybką wymianę w przypadku awarii.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie i sprawdzić brak napięcia na wszystkich biegunach. Wkładkę montuje się w dedykowanej podstawie bezpiecznikowej NH3 na szynie lub płycie montażowej. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego (315A) według obowiązujących norm. Po wymianie należy upewnić się, że wskaźnik zadziałania jest w pozycji spoczynkowej (nieprzepalenia).

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki? Charakterystyka gG (ogólnego przeznaczenia) – zapewnia ochronę przed przeciążeniem i zwarciem, odpowiednia do zabezpieczania przewodów i odbiorników o umiarkowanym prądzie rozruchowym.
• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny widoczny z dwóch stron, który ułatwia szybkie zlokalizowanie przepalonej wkładki bez konieczności demontażu.
• Do jakiego napięcia znamionowego jest przeznaczona? Wkładka jest przystosowana do napięcia 500V AC, co pokrywa standardowe sieci niskiego napięcia (np. 400V/230V).
