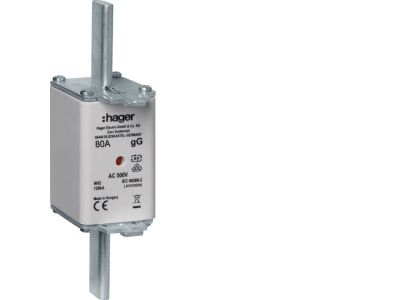

Wkładka bezpiecznikowa nożowa NH2C wskaźnik podwójny uchwyt nieizolowany gG 80A 500VAC | LNH2080M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH2C, oznaczona symbolem LNH2080M, przeznaczona do zastosowań przemysłowych i komercyjnych. Dzięki charakterystyce gG, prądowi znamionowemu 80 A i napięciu 500 V AC zapewnia skuteczną ochronę przeciążeniową i zwarciową w obwodach o znacznym obciążeniu. Wyposażona w podwójny wskaźnik zadziałania (przepalenia) ułatwiający szybką diagnostykę oraz nieizolowany uchwyt umożliwiający łatwy montaż i wymianę na szynach nożowych.

• Charakterystyka gG: optymalna ochrona kabli, linii i urządzeń przed przeciążeniem oraz zwarciem w instalacjach ogólnego przeznaczenia.
• Prąd znamionowy 80 A: bezpieczne zabezpieczenie obwodów o dużym poborze prądu, np. rozdzielnic głównych, maszyn czy silników.
• Napięcie znamionowe 500 V AC: kompatybilność z typowymi instalacjami przemysłowymi i komercyjnymi bez ryzyka przebicia.
• Podwójny wskaźnik zadziałania: wyraźna, optyczna sygnalizacja przepalenia wkładki ułatwia lokalizację uszkodzonej ścieżki bez konieczności demontażu.
• Nieizolowany uchwyt (NH2C): standardowy uchwyt nożowy ułatwia szybką i pewną wymianę wkładki w podstawkach NH2 z zachowaniem bezpieczeństwa. Montaż i demontaż wyłącznie przy odłączonym napięciu.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2080M spełnia wymagania europejskich norm bezpieczeństwa dla wkładek nożowych i posiada certyfikat CE. Przeznaczona do stosowania zgodnie z obowiązującymi przepisami w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH2C o charakterystyce gG znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem. Idealnie sprawdza się w:

• Ochrona obwodów głównych i podrozdzielnic w budynkach przemysłowych i użyteczności publicznej.
• Zabezpieczanie linii kablowych o znacznym przekroju przewodów w rozdzielnicach głównych.
• Zasilanie silników elektrycznych, maszyn produkcyjnych oraz urządzeń o wysokim prądzie rozruchowym.
• Automatyka budynkowa – ochrona obwodów sterowania i zasilania w szafach sterowniczych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i odciążeniu obwodu. Wkładkę należy osadzić w odpowiedniej podstawce bezpiecznikowej NH2C na szynie TH35 (DIN) lub w rozdzielnicy. Przed montażem sprawdzić stan uchwytów nożowych oraz styków – muszą być czyste i nieuszkodzone. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 80 A oraz normami instalacyjnymi. W przypadku wątpliwości skorzystać z dokumentacji technicznej lub producenta podstawki.

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, wkładka LNH2080M wyposażona jest w podwójny wskaźnik optyczny, który po przepaleniu wyraźnie sygnalizuje stan uszkodzenia.
• Jaki stopień ochrony ma ta wkładka? Stopień ochrony IP zależy od zastosowanej podstawki i rozdzielnicy. Sama wkładka nie ma własnego IP – należy stosować w obudowach zapewniających wymagany stopień ochrony.
• Do czego służy charakterystyka gG? Charakterystyka gG (ogólnego przeznaczenia) przeznaczona jest do ochrony kabli i linii przed przeciążeniem i zwarciem, nadaje się do obciążeń stałych i zmiennych, np. ogrzewanie, oświetlenie, silniki.
