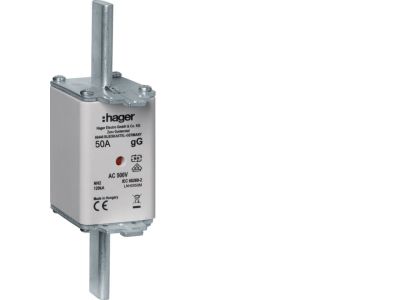

Wkładka bezpiecznikowa nożowa NH2C wskaźnik podwójny uchwyt nieizolowany gG 50A 500VAC | LNH2050M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2C w rozmiarze 2 (symbol LNH2050M) o charakterystyce gG i prądzie znamionowym 50 A przy napięciu 500 V AC. Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt ułatwiający wyjmowanie. Przeznaczona do montażu w podstawach bezpiecznikowych NH, zapewnia niezawodną ochronę przewodów przed przeciążeniami i zwarciami w obwodach niskiego napięcia.

• Prąd znamionowy 50 A: gwarantuje skuteczne zabezpieczenie obwodów o obciążeniu do 50 A, zapobiegając przegrzaniu i uszkodzeniu przewodów.
• Napięcie znamionowe 500 V AC: umożliwia pracę w sieciach niskiego napięcia (np. 230/400 V) z bezpiecznym marginesem napięcia.
• Charakterystyka gG (ogólnego zastosowania): zapewnia selektywną ochronę przewodów przy przeciążeniach i zwarciu, zgodnie z wymaganiami instalacyjnymi.
• Podwójny wskaźnik zadziałania: szybka wizualna kontrola stanu bezpiecznika w dwóch punktach – ułatwia lokalizację przepalonej wkładki w rozdzielnicy.
• Uchwyt nieizolowany (nożowe wyprowadzenia): pewny chwyt przy wymianie, jednak wymaga zachowania ostrożności – praca wyłącznie przy odłączonym napięciu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodność z standardami DIN dla wkładek bezpiecznikowych nożowych NH.

Zastosowanie

Wkładka bezpiecznikowa NH2C gG 50 A znajduje zastosowanie w rozdzielnicach głównych, tablicach rozdzielczych oraz w przemyśle do ochrony obwodów kablowych i odbiorników.

• Ochrona przewodów w instalacjach oświetleniowych i gniazd wtykowych o łącznym obciążeniu do 50 A.
• Zabezpieczenie torów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w szafach sterowniczych i rozdzielnicach przemysłowych, gdzie wymagana jest charakterystyka gG.
• Jako element zapasowy w systemach bezpiecznikowych NH2 stosowanych w budynkach użyteczności publicznej i obiektach przemysłowych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed każdą pracą bezwzględnie należy odłączyć napięcie i upewnić się o braku napięcia na zaciskach. Wkładkę należy stosować w odpowiedniej podstawie bezpiecznikowej NH2, z zachowaniem momentów dokręcania zgodnych z dokumentacją producenta podstawy. Przekrój przewodów powinien być dobrany do prądu znamionowego (50 A) oraz warunków obciążenia. Ze względu na nieizolowany uchwyt, podczas wyjmowania zaleca się używanie narzędzi izolowanych i zachowanie szczególnej ostrożności – praca pod napięciem jest zabroniona.

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik (czerwony punkt/ pasek) widoczny z obu stron, co ułatwia szybkie zlokalizowanie przepalonego bezpiecznika.
• Czy można wymieniać wkładkę pod napięciem? Nie. Ze względu na bezpieczeństwo oraz nieizolowany uchwyt, wymianę należy przeprowadzać wyłącznie przy odłączonym napięciu (bezwzględny wymóg).
• Jakie jest przeznaczenie charakterystyki gG? Charakterystyka gG (ogólnego zastosowania) jest przeznaczona do ochrony przewodów przed przeciążeniami i zwarciami. Stosuje się ją w obwodach, gdzie nie występują duże prądy rozruchowe (np. instalacje oświetleniowe, gniazda).
