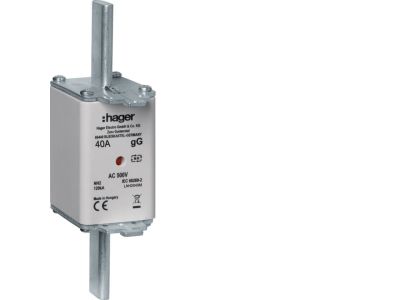

Wkładka bezpiecznikowa nożowa NH2C wskaźnik podwójny uchwyt nieizolowany gG 40A 500VAC | LNH2040M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH2C o symbolu LNH2040M przeznaczona jest do ochrony odbiorników i instalacji przed skutkami przeciążeń oraz zwarć. Dzięki charakterystyce gG zapewnia selektywną ochronę kabli i urządzeń w obwodach prądu przemiennego o napięciu do 500 V AC i prądzie znamionowym 40 A. Wbudowany podwójny wskaźnik zadziałania umożliwia szybką identyfikację przepalonej wkładki bez konieczności jej wyjmowania, co skraca czas diagnostyki i serwisowania.

• Prąd znamionowy 40 A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu, takich jak linie zasilające rozdzielnice lub odbiorniki przemysłowe.
• Napięcie znamionowe 500 V AC: Gwarantuje bezpieczną pracę w instalacjach trójfazowych, typowych dla obiektów przemysłowych i komercyjnych.
• Charakterystyka gG (ogólnego zastosowania): Zapewnia ochronę kabli i urządzeń przed przeciążeniem oraz zwarciem, zachowując selektywność z innymi zabezpieczeniami w instalacji.
• Podwójny wskaźnik zadziałania: Umożliwia szybkie sprawdzenie stanu wkładki – nawet w ciemniejszych warunkach – bez ryzyka dotykania elementów będących pod napięciem.
• Nieizolowany uchwyt nożowy: Konstrukcja przeznaczona do montażu w podstawach bezpiecznikowych z izolowanymi osłonami – wymaga zachowania szczególnej ostrożności podczas wymiany i wyłączania napięcia przed obsługą.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2040M została zaprojektowana i wyprodukowana zgodnie z wymaganiami uznanych norm międzynarodowych dla wkładek bezpiecznikowych serii gG (charakterystyka ogólnego przeznaczenia). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH2C gG znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych, w systemach sterowania oraz w obwodach zasilających odbiorniki o stałym charakterze obciążenia. Sprawdza się wszędzie tam, gdzie wymagana jest selektywna ochrona przed przeciążeniem i zwarciem.

• Ochrona linii kablowych w instalacjach oświetleniowych i gniazd wtyczkowych w obiektach przemysłowych i handlowych.
• Zabezpieczenie przed zwarciem i przeciążeniem rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.
• Ochrona odbiorników takich jak silniki elektryczne, transformatory czy nagrzewnice w aplikacjach o prądzie znamionowym do 40 A.
• Stosowanie w układach pomiarowych, stycznikowych i sterowniczych wymagających bezpiecznikowego zabezpieczenia obwodu.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej LNH2040M powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek czynności należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej (np. typu NH2C), która jest przeznaczona do montażu na szynie TH35/DIN lub szynie perforowanej. Nieizolowany uchwyt nożowy wymaga, aby przed wymianą wkładki cały obwód był odłączony od źródła napięcia. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 40 A. Wszelkie prace serwisowe wykonywać z zachowaniem szczególnej ostrożności.

FAQ

• Co oznacza symbol NH2C w nazwie wkładki? NH2C określa wielkość mechaniczną i wymiary wkładki bezpiecznikowej nożowej – jest to standardowa wielkość stosowana w podstawach NH2, pasująca do rozłączników bezpiecznikowych i podstaw o tym samym oznaczeniu.
• Jak działa wbudowany wskaźnik zadziałania? Podwójny wskaźnik mechaniczny zmienia swoje położenie (np. wysuwa się czerwoną końcówką) w momencie przepalenia wkładki. Pozwala to na szybkie zlokalizowanie uszkodzonej wkładki nawet bez wyjmowania jej z podstawy, co zwiększa bezpieczeństwo i skraca czas awarii.
• Czy charakteryzują się one jakimś stopniem ochrony IP? Stopień ochrony nie jest określany dla samej wkładki – zależy od zastosowanej podstawy bezpiecznikowej i osłon. Wkładka jest elementem wewnętrznym aparatu. Należy stosować ją w obudowach o odpowiedniej klasie ochronności.
