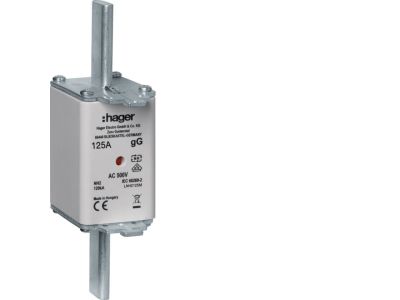

Wkładka bezpiecznikowa nożowa NH2C wskaźnik podwójny uchwyt nieizolowany gG 125A 500VAC | LNH2125M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2C LNH2125M o charakterystyce gG. Prąd znamionowy 125A pozwala na bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, a napięcie 500V AC czyni ją odpowiednią do standardowych instalacji niskiego napięcia. Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt ułatwiający wymianę w podstawach bezpiecznikowych NH2.

• Prąd znamionowy 125 A: Zapewnia ochronę obwodów o dużym poborze prądu (np. zasilanie rozdzielnic głównych) bez ryzyka przedwczesnego wyzwalania przy normalnej pracy.
• Charakterystyka gG (zwłoczna): Gwarantuje selektywność oraz skuteczną ochronę przed przeciążeniami i zwarciami w obwodach ogólnego przeznaczenia – idealna dla linii kablowych i odbiorników o charakterze rezystancyjno-indukcyjnym.
• Napięcie znamionowe 500 V AC: Umożliwia stosowanie w sieciach trójfazowych i jednofazowych (230/400V) w instalacjach przemysłowych i budynkowych.
• Podwójny wskaźnik zadziałania: Ułatwia szybkie zlokalizowanie przepalonej wkładki – sygnalizacja widoczna z dwóch stron skraca czas diagnostyki i wymiany.
• Nieizolowany uchwyt (nożowy): Zapewnia pewny chwyt i łatwe wyjmowanie wkładki z podstawy NH2, co upraszcza serwisowanie bez użycia narzędzi.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2125M została wykonana zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN dla bezpieczników nożowych niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw unijnych. Konstrukcja odpowiada powszechnie przyjętym wymaganiom dla charakterystyki gG.

Zastosowanie

Wkładka bezpiecznikowa NH2C LNH2125M przeznaczona jest do zabezpieczania obwodów przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się wszędzie tam, gdzie wymagana jest charakterystyka zwłoczna gG.

• Zabezpieczanie linii kablowych i rozdzielnic głównych w obiektach przemysłowych, komercyjnych i mieszkalnych – prąd 125A zapewnia odpowiedni margines dla obwodów zasilających.
• Ochrona silników oraz odbiorników o charakterze rezystancyjno-indukcyjnym – charakterystyka gG pozwala na przepływ prądów rozruchowych bez zbędnych wyłączeń.
• Stosowanie w sieciach 230/400 V AC – napięcie 500V AC umożliwia pracę zarówno w układach trójfazowych, jak i jednofazowych.
• Jako wkładka zapasowa w podstawach bezpiecznikowych NH2 – uniwersalna do wymiany w istniejących rozdzielnicach, szafach sterowniczych i tablicach bezpiecznikowych.

Wskazówki Montażowe

Wkładkę należy montować wyłącznie w odpowiedniej podstawie bezpiecznikowej NH2 wyposażonej w uchwyty nożowe. Prace mogą być wykonywane jedynie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do wymiany wkładki bezwzględnie odłączyć napięcie. Po zamontowaniu sprawdzić prawidłowe osadzenie oraz czy wskaźnik nie sygnalizuje zadziałania. Dobór przewodów musi odpowiadać obciążeniu 125A zgodnie z obowiązującymi normami. Nie stosować wkładek o wyższym prądzie znamionowym niż przewidziane w instalacji.

FAQ

• Co oznacza oznaczenie NH2C? NH2C to standardowy rozmiar wkładki bezpiecznikowej nożowej typu NH, wersja C (z wycięciem zapewniającym zwiększoną wytrzymałość zwarciową). Wkładka pasuje do podstaw bezpiecznikowych NH2 kompatybilnych z tą wersją.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (zwłoczna) przeznaczona jest do ogólnego stosowania – zabezpiecza linie kablowe i odbiorniki. gL służy do ochrony samych przewodów. Wkładka LNH2125M ma charakterystykę gG, co zapewnia szersze spektrum zastosowań.
• Czy ta wkładka ma wbudowany wskaźnik zadziałania? Tak, wkładka wyposażona jest w podwójny wskaźnik (widoczny z obu stron). Po przepaleniu bezpiecznika wskaźnik zmienia kolor, umożliwiając szybkie zlokalizowanie uszkodzenia bez demontażu.
