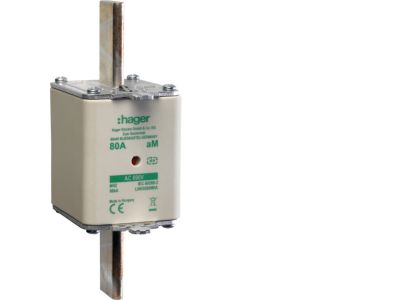

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt nieizolowanyAM 80A 690VAC | LNH2080M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 firmy AM o symbolu LNH2080M6A to element zabezpieczający przystosowany do pracy w obwodach prądu przemiennego o napięciu do 690 VAC i prądzie znamionowym 80 A. Wyposażona w podwójny wskaźnik zadziałania oraz uchwyt nieizolowany, ułatwiający bezpieczną wymianę w podstawie bezpiecznikowej. Dzięki standardowemu rozmiarowi NH2 pasuje do typowych podstaw i rozłączników bezpiecznikowych stosowanych w instalacjach przemysłowych i rozdzielnicach głównych.

• Prąd znamionowy 80 A: Zapewnia pewne zabezpieczenie obwodów o znacznym obciążeniu, minimalizując ryzyko przeciążenia.
• Napięcie znamionowe 690 VAC: Umożliwia stosowanie w instalacjach wysokiego napięcia przemysłowego, zgodnie z wymaganiami sieci 400/690 V.
• Podwójny wskaźnik zadziałania: Ułatwia szybką identyfikację przepalonej wkładki – sygnalizacja widoczna z dwóch stron, co skraca czas przestoju.
• Uchwyt nieizolowany: Umożliwia chwytanie i wyjmowanie wkładki przy użyciu narzędzi izolowanych, zachowując bezpieczeństwo podczas wymiany pod napięciem (z zachowaniem procedur).
• Wielkość NH2: Standardowy wymiar zapewniający kompatybilność z podstawami, rozłącznikami i listwami bezpiecznikowymi typu NH2.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa NH2 produkowana jest zgodnie z europejskimi normami dotyczącymi bezpieczników niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Dokładne numery norm prosimy sprawdzić w dokumentacji producenta – produkt projektowany z myślą o pracy w układach zgodnych z wymaganiami IEC 60269 serii (właściwe dla wkładek nożowych).

Zastosowanie

Wkładka LNH2080M6A przeznaczona jest do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w rozdzielnicach głównych. Główne scenariusze zastosowania:

• Zabezpieczenie obwodów silnikowych, transformatorów i rozdzielnic w zakładach produkcyjnych.
• Ochrona linii zasilających w instalacjach o napięciu 400/690 VAC w budynkach przemysłowych.
• Stosowanie w rozłącznikach bezpiecznikowych i podstawach NH2 jako element wymienny.
• Zastosowanie w zestawach rozdzielczych głównych (RG) i podrozdzielniach wymagających wysokiej zdolności zwarciowej.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku NH2, zwracając uwagę na kierunek przepływu prądu (oznaczenia na obudowie). Używaj izolowanego narzędzia do chwytania za nieizolowany uchwyt. Dokręcaj śruby mocujące zgodnie z momentem podanym przez producenta podstawy. Przekrój przewodów dobierz do prądu znamionowego 80 A oraz warunków instalacji.

FAQ

• Co oznacza podwójny wskaźnik zadziałania? Wkładka wyposażona jest w dwa wskaźniki (po jednym na każdej stronie), które po przepaleniu bezpiecznika zmieniają kolor, np. z zielonego na czerwony. Pozwala to szybko zlokalizować uszkodzoną wkładkę bez konieczności obracania jej w podstawie – wskaźnik widoczny z obu stron.
• Czy uchwyt jest izolowany? Nie, uchwyt tej wkładki jest nieizolowany, co oznacza, że podczas wymiany należy używać narzędzi izolowanych i zachować szczególną ostrożność. Wkładki z uchwytem izolowanym są dostępne jako osobny wariant.
• Jakie napięcie maksymalne można przyłożyć? Wkładka przystosowana jest do napięcia przemiennego 690 VAC. Nie należy stosować jej w obwodach prądu stałego bez uprzedniej weryfikacji danych katalogowych producenta.
