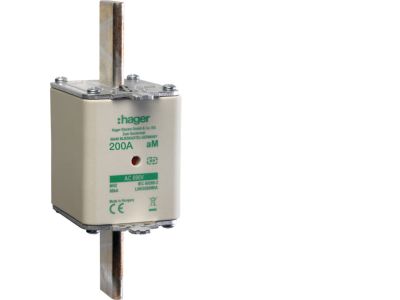

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt nieizolowanyAM 200A 690VAC | LNH2200M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 o symbolu LNH2200M6A, zaprojektowana do pracy w obwodach prądu przemiennego. Prąd znamionowy 200 A i napięcie 690 V AC pozwalają na bezpieczne zabezpieczanie obwodów o dużym obciążeniu, typowo w instalacjach przemysłowych. Charakterystyka aM (do zabezpieczania silników) zapewnia selektywność i ochronę przed zwarciami przy jednoczesnym pominięciu krótkotrwałych przeciążeń rozruchowych. Podwójny wskaźnik zadziałania ułatwia szybką identyfikację przepalonej wkładki, a nieizolowany uchwyt umożliwia pewny montaż w podstawie bezpiecznikowej. Wkładka należy do wielkości NH2.

• Prąd znamionowy 200 A: Możliwość zabezpieczania obwodów o dużym poborze prądu, np. silników wysokiej mocy, bez ryzyka przedwczesnego zadziałania w stanie normalnej pracy.
• Napięcie znamionowe 690 V AC: Przeznaczona do instalacji o podwyższonym napięciu, typowych w przemyśle i energetyce, zapewniając bezpieczne odłączanie zwarć.
• Charakterystyka aM: Dopasowana do zabezpieczania obwodów silnikowych – toleruje prądy rozruchowe, skutecznie wyłącza zwarcia. Zgodna z oznaczeniem AM w nazwie.
• Podwójny wskaźnik zadziałania: Umożliwia wizualną kontrolę stanu wkładki z obu stron, co przyspiesza obsługę techniczną i redukuje ryzyko pominięcia uszkodzonej wkładki.
• Nieizolowany uchwyt: Zapewnia stabilny montaż w podstawach bezpiecznikowych NH2 oraz ułatwia wymianę wkładki za pomocą standardowych narzędzi.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2200M6A spełnia wymagania europejskich norm dotyczących bezpieczników nożowych niskiego napięcia oraz posiada certyfikat CE. Produkt jest zgodny z ogólnie przyjętymi standardami dla bezpieczników wielkości NH2 stosowanych w instalacjach przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NH2 aM 200 A przeznaczona jest do zabezpieczania obwodów przed skutkami zwarć i przeciążeń w miejscach, gdzie wymagana jest wysoka selektywność i wytrzymałość na prądy rozruchowe.

• Zabezpieczanie silników elektrycznych w napędach pomp, wentylatorów, sprężarek i przenośników.
• Ochrona rozdzielnic głównych i podrozdzielnic w przemysłowych instalacjach elektroenergetycznych.
• Stosowanie w szafach sterowniczych i zasilających maszyn produkcyjnych.
• Instalacje w obiektach użyteczności publicznej o wysokim zapotrzebowaniu na moc (np. hale produkcyjne, magazyny).

Wskazówki Montażowe

Wkładkę bezpiecznikową należy montować w odpowiedniej podstawie bezpiecznikowej przystosowanej do wielkości NH2. Montaż i wymianę może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone (sprawdź brak napięcia). Użyj uchwytu nieizolowanego do osadzenia wkładki – zapewnia on bezpieczny chwyt bez ryzyka kontaktu z częściami przewodzącymi. Przekrój przewodów doprowadzonych do podstawy dobierz zgodnie z obciążalnością prądową i prądem znamionowym bezpiecznika. W przypadku wymiany uszkodzonej wkładki sprawdź stan podstawy oraz styków nożowych – ewentualne zabrudzenia lub uszkodzenia mogą wpływać na prawidłowe działanie.

FAQ

• Co oznacza podwójny wskaźnik zadziałania? Wkładka wyposażona jest w dwa wskaźniki (jeden z każdej strony), które po przepaleniu wkładki zmieniają kolor (np. na czerwony). Ułatwia to szybkie zlokalizowanie uszkodzonej wkładki bez konieczności jej wyjmowania z podstawy.
• Czy wkładka nadaje się do zabezpieczania obwodów oświetleniowych? Charakterystyka aM przeznaczona jest przede wszystkim do obwodów silnikowych i obciążeń o dużym prądzie rozruchowym. W obwodach czysto rezystancyjnych (np. grzałki, oświetlenie) zaleca się stosowanie bezpieczników o charakterystyce gG. W razie wątpliwości skonsultuj się z projektantem instalacji.
• Jaka jest szerokość modułu wkładki NH2? Wkładki nożowe nie są definiowane w modułach (TE) typowych dla aparatury modułowej. Wielkość NH2 odpowiada określonym wymiarom obudowy (ok. 94–96 mm długości, 40–42 mm szerokości) – szczegółowe wymiary znajdziesz w karcie katalogowej producenta podstawy bezpiecznikowej.
