Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt nieizolowanyAM 100A 690VAC | LNH2100M6A Hager

Opis i Kluczowe Cechy

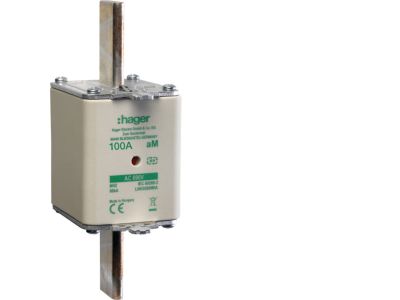

Wkładka bezpiecznikowa nożowa typu NH2 o symbolu LNH2100M6A to element zabezpieczający w rozdzielnicach i szafach sterowniczych. Przeznaczona do pracy przy prądzie znamionowym 100A i napięciu 690VAC, co pozwala na ochronę obwodów o dużym obciążeniu w instalacjach trójfazowych. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki. Uchwyt nieizolowany wymaga zachowania szczególnej ostrożności podczas wymiany.

• Prąd znamionowy 100A: Zapewnia bezpieczne zabezpieczenie przed przeciążeniem i zwarciem w obwodach o znacznym poborze mocy, np. w rozdzielnicach głównych.
• Napięcie znamionowe 690VAC: Umożliwia stosowanie w instalacjach trójfazowych o napięciu międzyfazowym do 690 V, co odpowiada wielu zastosowaniom przemysłowym.
• Podwójny wskaźnik zadziałania: Dzięki widocznym wskaźnikom po obu stronach wkładki personel serwisowy może łatwo i szybko zlokalizować przepalony bezpiecznik bez konieczności demontażu.
• Uchwyt nieizolowany: Konstrukcja bez izolacji na uchwycie – wymaga przestrzegania zasad bezpieczeństwa i odłączenia napięcia przed wyjmowaniem wkładki.
• Typ NH2: Standardowy rozmiar mechaniczny (rozstaw noży 60 mm) pasujący do większości podstaw bezpiecznikowych NH2, co zapewnia łatwą wymianę w istniejącej infrastrukturze.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa NH2 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkowana zgodnie ze standardami bezpieczeństwa dla bezpieczników nożowych typu NH.

Zastosowanie

Wkładka LNH2100M6A znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej, szczególnie w obwodach silnikowych, rozdzielnicach głównych oraz szafach sterowniczych.

• Zabezpieczanie obwodów odbiorników o dużym poborze prądu, takich jak piece przemysłowe, sprężarki, klimatyzatory.
• Ochrona silników elektrycznych w układach automatyki – charakterystyka AM zapewnia selektywność przy prądach rozruchowych.
• Główne rozdzielnice budynków przemysłowych i użyteczności publicznej, gdzie wymagana jest trwałość i powtarzalność parametrów.
• Zastosowanie w szafach sterowniczych maszyn, gdzie konieczne jest szybkie i widoczne sygnalizowanie zadziałania zabezpieczenia.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że nie może ono zostać przypadkowo załączone. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH2 (nie montuje się jej bezpośrednio na szynie TH35). Uchwyt nieizolowany – nie dotykaj go gołymi rękami bez uprzedniego upewnienia się, że w układzie nie ma napięcia. Przekrój przewodów i moment dokręcania zacisków podstawy dobieraj zgodnie z dokumentacją producenta podstawy.

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik widoczny z obu stron, co ułatwia identyfikację przepalenia bez konieczności wyjmowania wkładki.
• Jaki stopień ochrony (IP) ma wkładka? Producent nie podaje stopnia ochrony – jest to element wymienny montowany w podstawie bezpiecznikowej. Ostateczny stopień ochrony zależy od zastosowanej podstawy i obudowy rozdzielnicy.
• Czy mogę użyć tej wkładki w aplikacjach silnikowych? Tak, symbol AM oznacza charakterystykę opóźnioną, odpowiednią do ochrony obwodów silnikowych, gdzie występuje podwyższony prąd rozruchu.
