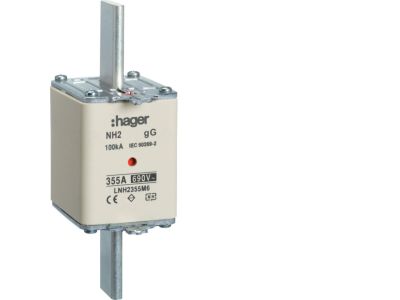

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt nieizolowany gG 355A 690VAC | LNH2355M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 typu gG o prądzie znamionowym 355 A i napięciu 690 V AC (symbol LNH2355M6) przeznaczona jest do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki rozmiarowi NH2 oraz charakterystyce gG zapewnia skuteczną ochronę kabli i urządzeń w instalacjach przemysłowych i rozdzielnicach głównych. Podwójny wskaźnik umożliwia szybką identyfikację przepalonej wkładki bez konieczności jej wyjmowania, co skraca czas przeglądów i serwisu.

• Prąd znamionowy 355 A: Odpowiedni do zabezpieczania obwodów o dużym obciążeniu, takich jak główne linie zasilające i odbiory przemysłowe.
• Napięcie znamionowe 690 V AC: Możliwość stosowania w sieciach niskiego napięcia o podwyższonym napięciu roboczym, typowych dla zakładów przemysłowych.
• Charakterystyka gG (ogólnego zastosowania): Zapewnia selektywną ochronę przed przeciążeniem i zwarciem, chroniąc przewody oraz urządzenia końcowe.
• Podwójny wskaźnik zadziałania: Ułatwia szybką diagnostykę – przepalona wkładka jest widoczna z obu stron, co przyspiesza lokalizację uszkodzonego obwodu.
• Uchwyt nieizolowany: Konstrukcja przeznaczona do montażu w podstawach bezpiecznikowych NH2; przed pracą należy bezwzględnie odłączyć napięcie.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dotyczących wkładek bezpiecznikowych nożowych (seria DIN 43620) oraz posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH2 gG znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem, szczególnie w systemach o podwyższonym napięciu roboczym.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Ochrona transformatorów, silników elektrycznych oraz innych odbiorników o dużym poborze prądu.
• Stosowanie jako zabezpieczenie wejściowe w szafach sterowniczych i rozdzielnicach głównych budynków.
• Selektywna ochrona obwodów w instalacjach z dużą liczbą odbiorów (kaskadowanie bezpieczników).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej NH2 zamontowanej na szynie lub płycie montażowej. Dokręć śruby mocujące zgodnie z momentem podanym w dokumentacji podstawy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego oraz warunków zwarciowych w instalacji. Uchwyt nieizolowany – nie dotykaj go podczas pracy obwodu pod napięciem.

FAQ

• Jak rozpoznać, że wkładka przepaliła się (zadziałała)? Wkładka wyposażona jest w podwójny wskaźnik – po przepaleniu w okienku wskaźnika pojawi się wyraźny sygnał (np. czerwona lub biała plamka) widoczny z obu stron wkładki.
• Jakie napięcie maksymalne może być podawane na tę wkładkę? Maksymalne napięcie znamionowe wynosi 690 V AC. Nie należy stosować wkładki w obwodach prądu stałego (DC), chyba że producent podaje taką możliwość – w naszych danych nie ma informacji o zastosowaniu DC.
• Czy mocowanie wkładki wymaga specjalnych narzędzi? Nie, wkładka montowana jest ręcznie w podstawie bezpiecznikowej NH2. Do jej wyjmowania może być przydatny specjalny wyciągacz (tzw. chwytak) lub rękawice ochronne, ale nie jest to wymagane. Pamiętaj o odłączeniu napięcia przed manipulacją.
