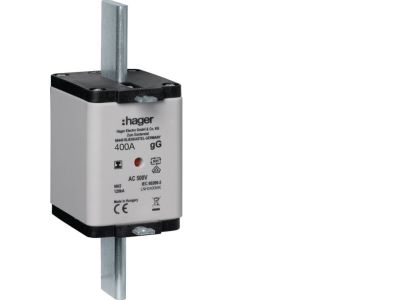

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt izolowany gG 400A 500VAC | LNH2400MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 o symbolu LNH2400MK to element zabezpieczający linii i urządzeń przed skutkami zwarć oraz przeciążeń. Prąd znamionowy 400 A i napięcie 500 VAC gwarantują niezawodną ochronę w obwodach o dużych obciążeniach, minimalizując ryzyko przegrzania i uszkodzenia instalacji. Charakterystyka gG (ogólnego zastosowania) zapewnia skuteczną selektywność zabezpieczeń. Wkładka wyposażona jest w podwójny wskaźnik zadziałania (z obu stron) oraz izolowany uchwyt, co ułatwia bezpieczną wymianę bez konieczności dotykania części metalowych.

• Prąd znamionowy 400 A: Odpowiedni do zabezpieczania obwodów głównych, szyn zbiorczych i odbiorników o znacznym poborze mocy – wysoka zdolność zwarciowa bez ryzyka przegrzania topika.
• Napięcie znamionowe 500 VAC: Przeznaczony do instalacji niskiego napięcia przemiennego, zapewnia stabilną izolację i bezpieczeństwo pracy w standardowych sieciach.
• Charakterystyka gG: Uniwersalna charakterystyka wyzwalania – skuteczna ochrona przed zwarciami i przeciążeniami w zastosowaniach ogólnych (kable, rozdzielnice, silniki przy rozruchu).
• Podwójny wskaźnik zadziałania: Wyraźna, wizualna informacja o przepaleniu wkładki z obu stron (również po wyjęciu) – ułatwia diagnostykę bez użycia narzędzi.
• Izolowany uchwyt nożowy: Bezpieczna obsługa podczas wymiany – uchwyt wykonany z materiału izolacyjnego eliminuje ryzyko porażenia prądem przy manipulacji pod napięciem (zgodnie z procedurami BHP).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz standardów DIN dotyczących wkładek bezpiecznikowych nożowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej dla aparatury niskiego napięcia.

Zastosowanie

Wkładka LNH2400MK przeznaczona jest do montażu w podstawach bezpiecznikowych NH2, stosowanych w rozdzielnicach głównych, tablicach przemysłowych oraz szafach sterowniczych. Sprawdza się w ochronie obwodów o stałej pracy i dużym obciążeniu.

• Zabezpieczenie głównych linii zasilających w budynkach przemysłowych i komercyjnych.
• Ochrona szyn zbiorczych oraz transformatorów w rozdzielnicach nn.
• Zabezpieczenie odbiorników o wysokim prądzie znamionowym, np. silników, grzałek lub agregatów.
• Jako stopień w układach selektywnej ochrony przeciwzwarciowej i przeciążeniowej.

Wskazówki Montażowe

Wkładkę należy montować w podstawie bezpiecznikowej NH2 zgodnej z wymogami producenta. Całość instalacji oraz wymianę wkładki powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Używać izolowanych narzędzi. Wkładkę wkładać i wyjmować wyłącznie za izolowany uchwyt. Przekrój przewodów doprowadzających oraz moment dokręcania złączy należy dobrać zgodnie z dokumentacją techniczną podstawy.

FAQ

• Czy wskaźnik zadziałania jest widoczny bez wyjmowania wkładki? Tak, podwójny wskaźnik umieszczony jest po obu stronach wkładki – widoczny zarówno od frontu podstawy, jak i po wyjęciu, co ułatwia identyfikację przepalonego bezpiecznika bez demontażu.
• Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG to uniwersalna ochrona ogólna – stosowana do zabezpieczania kabli i urządzeń przed zwarciami i przeciążeniami. Charakterystyka aM jest przeznaczona głównie do zabezpieczania obwodów silnikowych. Do typowych zastosowań rozdzielnicowych rekomendujemy gG.
• Czy wkładkę można wymienić pod napięciem? Nie ze względów bezpieczeństwa. Należy bezwzględnie odłączyć napięcie przed wymianą. Izolowany uchwyt minimalizuje ryzyko porażenia podczas manipulacji, ale nie zastępuje odłączenia zasilania.
