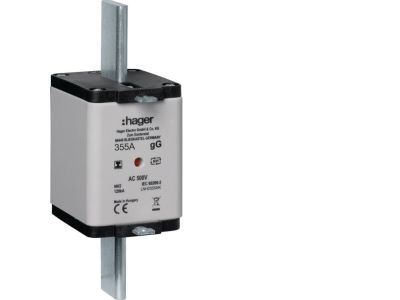

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt izolowany gG 355A 500VAC | LNH2355MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 o symbolu LNH2355MK to element zabezpieczający przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 355 A oraz napięciu 500 V AC bezpiecznik sprawdza się w instalacjach przemysłowych o dużym zapotrzebowaniu mocy. Charakterystyka gG zapewnia selektywną ochronę kabli i urządzeń, a podwójny wskaźnik (wizualny i mechaniczny) oraz izolowany uchwyt ułatwiają obsługę i zwiększają bezpieczeństwo personelu.

• Prąd znamionowy 355 A: Zabezpiecza obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Napięcie znamionowe 500 V AC: Gwarantuje niezawodną pracę w sieciach niskiego napięcia zasilających odbiorniki przemysłowe.
• Charakterystyka gG (ogólnego zastosowania): Odpowiednia do ochrony przewodów i rozdzielnic przed przeciążeniem oraz zwarciem, z selektywnym wyłączaniem.
• Podwójny wskaźnik zadziałania: Wizualny (przezroczysta osłona) i mechaniczny pozwalają szybko zidentyfikować przepaloną wkładkę bez konieczności jej wyjmowania.
• Izolowany uchwyt nożowy: Zapewnia bezpieczną wymianę wkładki pod napięciem (przy zachowaniu odpowiednich procedur) i redukuje ryzyko dotknięcia części czynnych.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami dla bezpieczników nożowych. Posiada certyfikat CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Konstrukcja odpowiada standardom DIN dla systemów NH.

Zastosowanie

Wkładka NH2 o charakterystyce gG znajduje zastosowanie przede wszystkim w rozdzielnicach głównych i przemysłowych, gdzie wymagana jest ochrona kabli oraz urządzeń przed skutkami zwarć i przeciążeń.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielniach obiektów przemysłowych.
• Zabezpieczenie obwodów odbiorników o dużym poborze prądu (np. silników, transformatorów, pieców grzewczych).
• Stosowanie w systemach dystrybucji energii w budynkach komercyjnych i halach produkcyjnych, gdzie wymagana jest wysoka zdolność zwarciowa.
• Jako element wymienny w istniejących rozłącznikach bezpiecznikowych NH2 umożliwiający szybką modernizację zabezpieczeń.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozłącznika. Wkładkę należy osadzić w odpowiednim rozłączniku bezpiecznikowym przystosowanym do systemu NH2 (zgodnym z normą DIN). Przed włożeniem sprawdzić stan styków oraz poprawność oznaczenia prądu i napięcia. Momenty dokręcania śrub mocujących (jeśli występują) należy stosować zgodnie z dokumentacją rozłącznika. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego i warunków środowiskowych. Nie wolno używać wkładki o innym prądzie znamionowym niż wymagany w projekcie instalacji.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik – wizualny (przez przezroczystą osłonę topika) oraz mechaniczny (wysuwany trzpień). Umożliwia to szybką identyfikację przepalonej wkładki bez konieczności jej wyjmowania.
• Jaki stopień ochrony ma ta wkładka? Wkładka bezpiecznikowa jako element wewnętrzny nie ma przypisanego stopnia IP – stopień ochrony zapewnia rozłącznik/obudowa, w której jest zamontowana. Standardowo w rozdzielnicach stosuje się IP20 lub wyższy w zależności od środowiska.
• Co oznacza charakterystyka gG? gG to charakterystyka ogólnego zastosowania (General-purpose) zgodna z normami IEC/EN. Oznacza, że bezpiecznik nadaje się do ochrony kabli i urządzeń przed przeciążeniem oraz zwarciem, zapewniając selektywność w obwodach rozdzielczych.
